ELRS Nano TX Module

Novinka
Značka: BETAFPV
1 065 Kč 1 065 Kč / 1 ks
Skladem (4 ks)
Můžeme doručit do:
8.12.2021

Detailní informace

Detailní popis produktu

Modul BETAFPV Nano RF TX je založen na projektu ExpressLRS, open-source RC vysílač pro RC aplikace. ExpressLRS si klade za cíl dosáhnout nejlepšího možného výkonu propojení v obou rychlostech, latenci a rozsahu. Díky tomu je ExpressLRS jedním z nejrychlejších dostupných RC spojení a přitom nabízí výkon na velké vzdálenosti.

FB_Moxon_550783e7-8e98-4ad6-a10e-32874e72ab1e_1024x1024

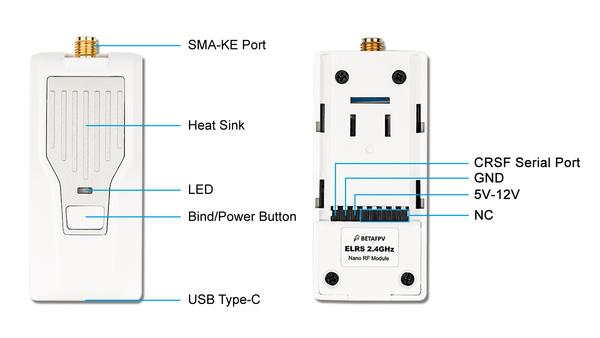

Specifikace

  • Obnovovací frekvence paketu: 25 Hz/50 Hz/150 Hz/250 Hz/500 Hz (2,4 GHz)
  • RF výstupní výkon: 100 mW/250 mW/500 mW
  • Frekvenční pásma (verze Nano RF Module 2.4G): 2,4 GHz ISM
  • Vstupní napětí: 5V ~ 12V
  • Port USB: Typ C.
  • Modul BETAFPV Nano RF je kompatibilní s rádiovým vysílačem, který má šachtu pro nano moduly (pozice modulu AKA lite, např. Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).

1_cb691166-e00e-4f1a-a211-0fbdfe66a2f0_600x600

Poznámka :Zapojte anténu před zapnutím. Jinak bude modul Nano TX trvale poškozen!



120235415_10221824609541041_6976412871992183935_n_1024x1024

ExpressLRS je open-source RC spojení pro RC aplikace. Každý mohl najít tento projekt na Githubu nebo se zapojit do diskuse ve skupině Facebook.

ExpressLRS je založen na hardwaru Semtech Lora SX127x nebo SX1280 pro RX a TX. jeho cílem je dosáhnout nejlepšího možného výkonu propojení v obou rychlostech, latenci a rozsahu. Na frekvenci 2,4 GHz je v současné době podporováno 500 Hz s vlastní sestavou OpenTX. Díky tomu je ExpressLRS jedním z nejrychlejších dostupných RC spojení a přitom nabízí výkon na velké vzdálenosti.

Základní nastavení:

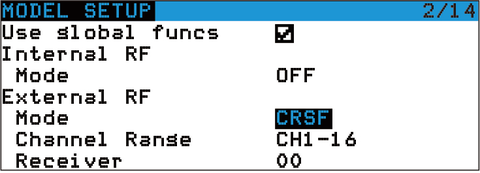

ExpressLRS používá ke komunikaci mezi rádiovým vysílačem a modulem Nano TX sériový protokol Crossfire (protokol AKA CRSF). Ujistěte se tedy, že váš rádiový vysílač podporuje sériový protokol CRSF. Rádiový vysílač se systémem OpenTX používáme k ukázce, jak nastavit protokol CRSF a skript LUA. Chcete -li to nastavit, v systému OpenTX zadejte nastavení modelu a na kartě „NASTAVENÍ MODELU“ vypněte „Interní RF“. Dále povolte „Externí RF“ a jako protokol vyberte „CRSF“.

1_3f7ecaec-2194-45a3-8e88-1f98af1fc768_480x480

ExpressLRS používá skript OpenTX LUA k ovládání modulu TX, jako je telemetrie nebo nastavení. Pomocí skriptu LUA mohli piloti zkontrolovat a nastavit některé konfigurace modulu Nano RF TX. Uložte soubory skriptů ELRS.lua na SD kartu rádiového vysílače ve složce Skripty/Nástroje;
Dlouhým stisknutím tlačítka „SYS“ (u rádií RadioMaster T16 nebo podobných) nebo tlačítka „Menu“ (u rádií Frsky Taranis X9D nebo podobných) se dostanete do nabídky Nástroje, kde najdete skript ELRS připravený ke spuštění jediným kliknutím;

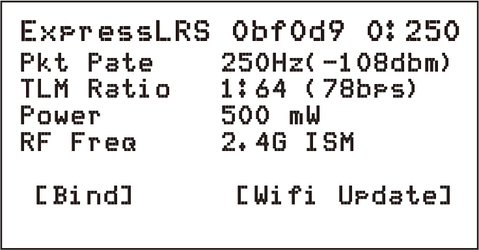

Níže uvedený obrázek ukazuje, že skript LUA byl úspěšně spuštěn

2_a58355ad-a074-4c11-b994-ff62e21ddf3c_480x480

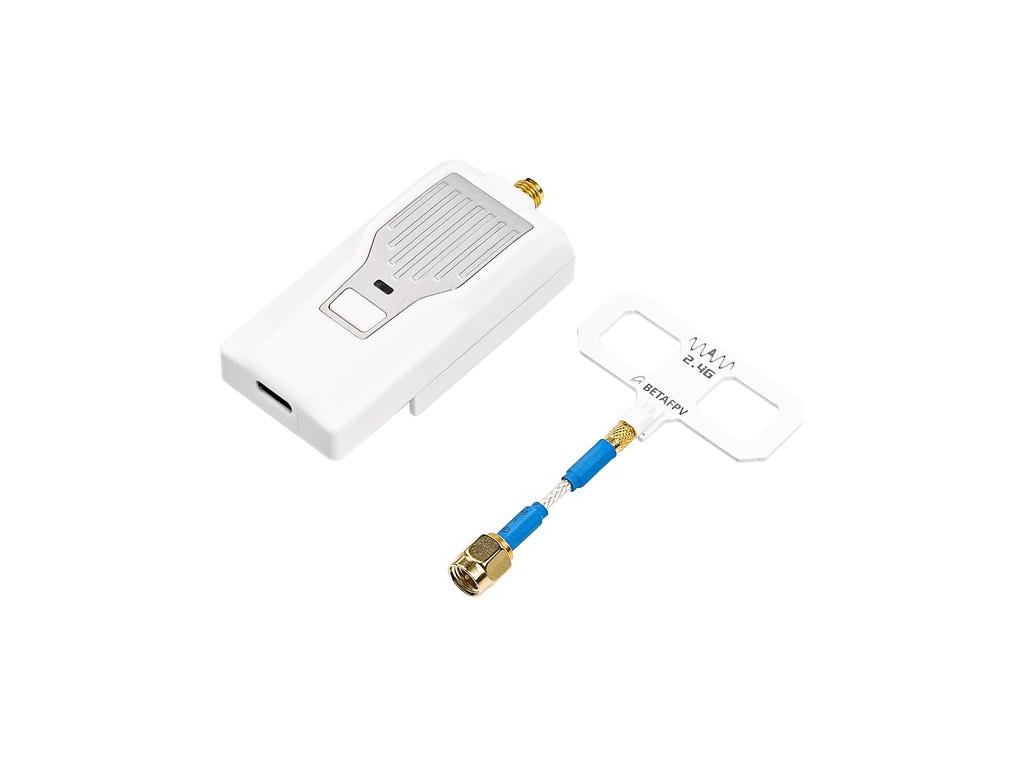

Balení obsahuje:

  • 1 * modul BETAFPV ELRS Nano TX
  • 1 * BETAFPV anténa Moxon
  • 1 * uživatelská příručka modulu Nano TX
