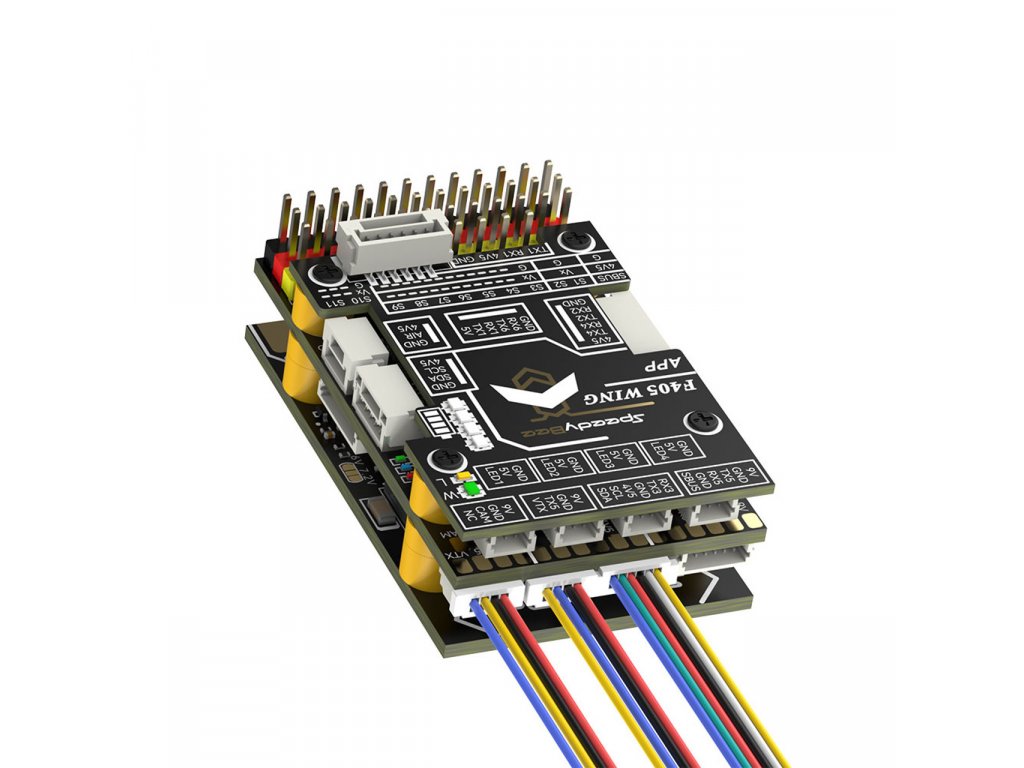

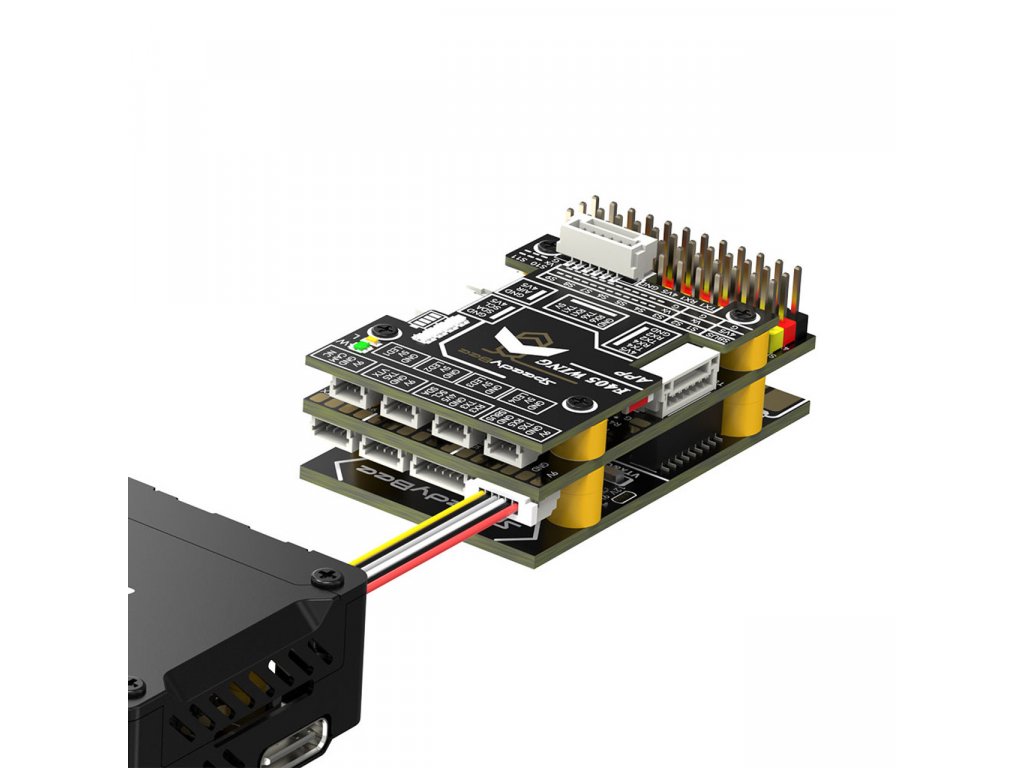

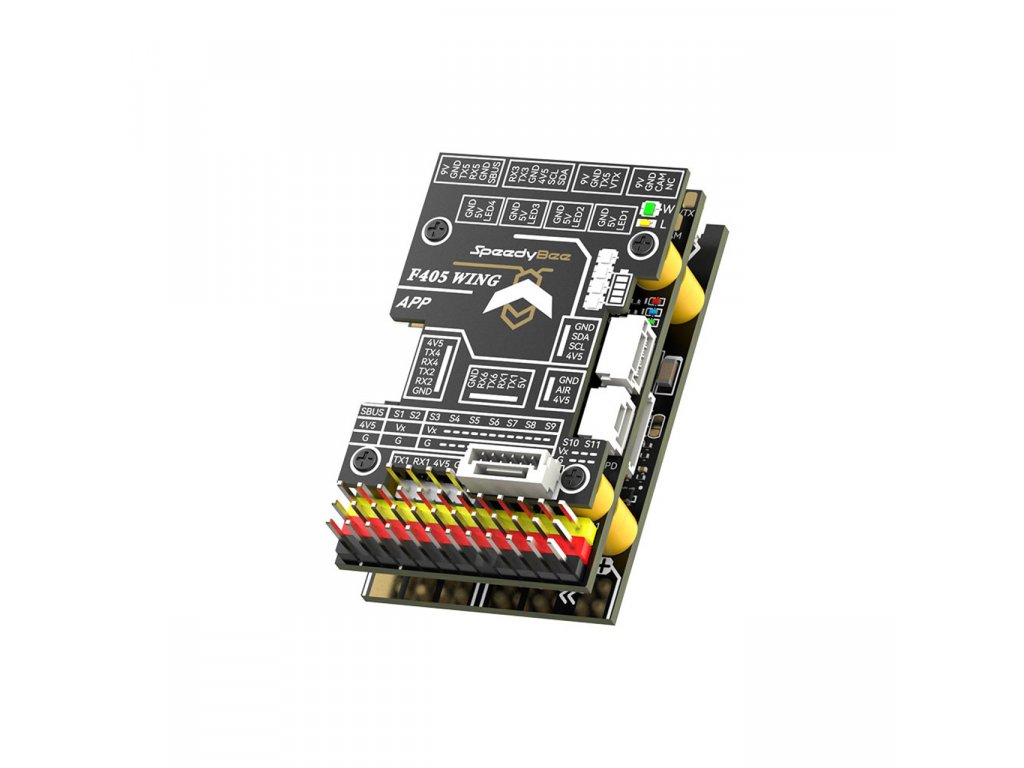

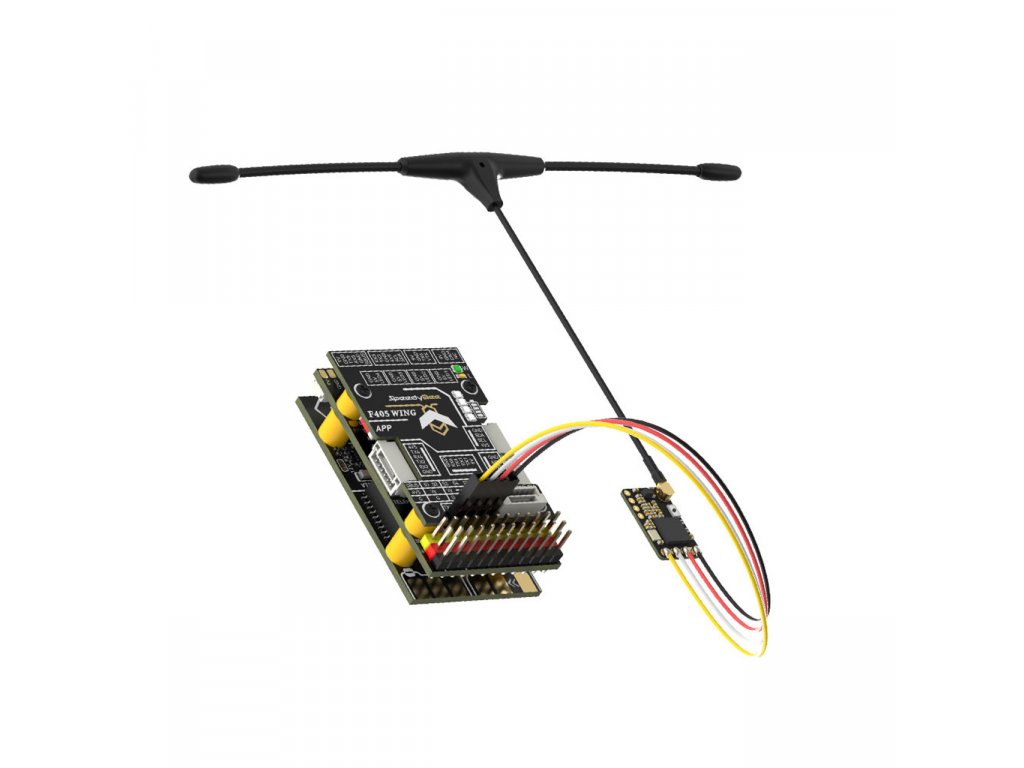

SpeedyBee F405 WING APP
Související produkty
Detailní popis produktu
Popis:
- MCU STM32F405, 168 MHz, 1 MB Flash
- IMU (gyroskop a akcelerometr) ICM-42688-P
- Barometr SPL006-001
- OSD čip AT7456E
- Slot pro MicroSD kartu Blackbox

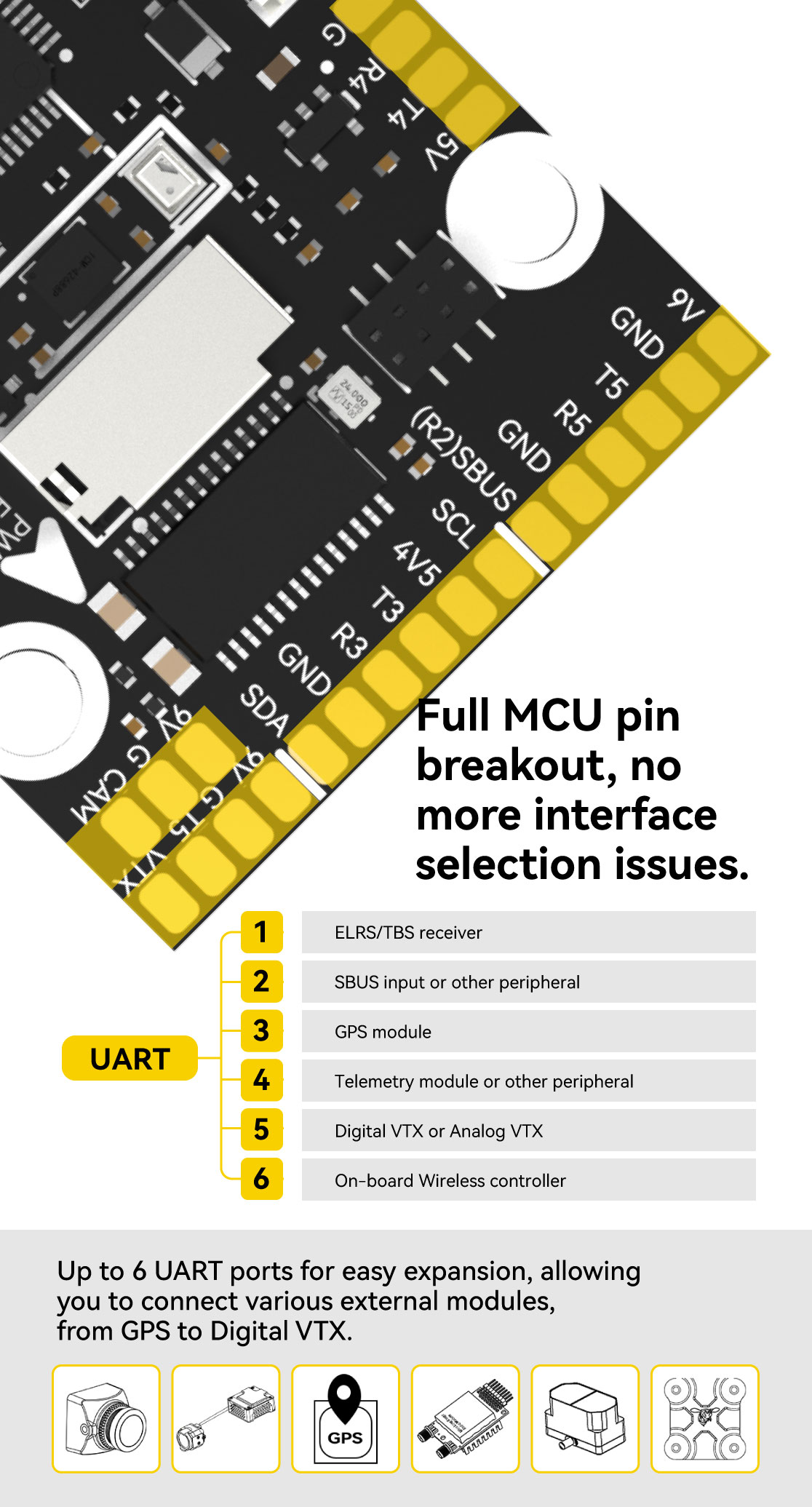

- Sady UART 6 (USART1, USART2, USART3, UART4, UART5, UART6 (vyhrazeno pro bezdrátové připojení telemetrie desky))
- I2C 1x Používá se pro magnetometr, digitální snímač rychlosti vzduchu
- ADC 4x (VBAT, proud, RSSI, Analog AirSpeed)
- PWM 12x (11+1“LED“pad)

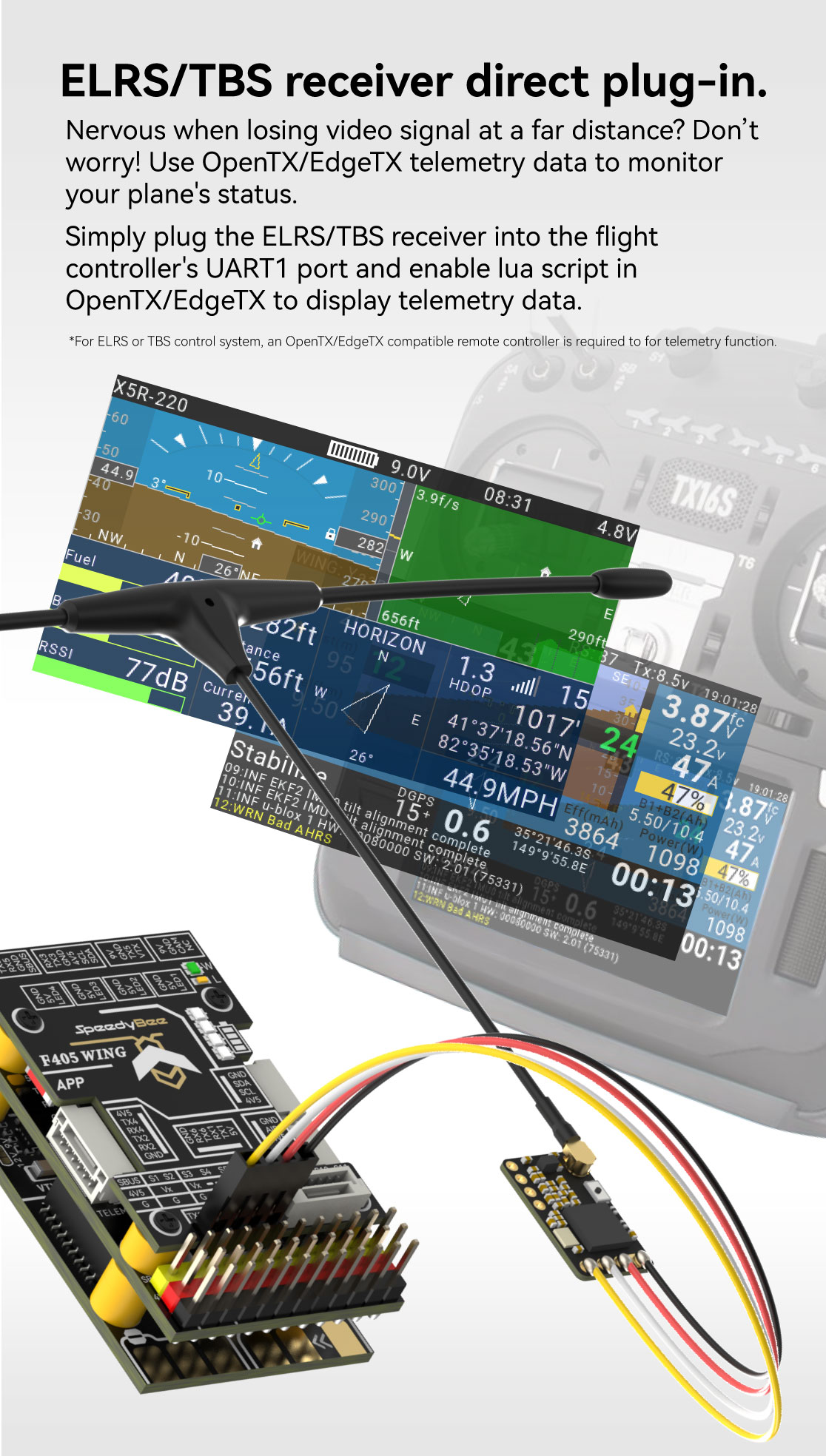

- Přijímač ELRS/CRSF Podporován, připojen k UART1
- SBUS Vestavěný invertor pro vstup SBUS (UART2-RX)
- LED 3x LED pro FC STATUS (modrá, zelená) a 3,3V indikátor (červená) 1x RGB
- Podporováno RSSI, pojmenováno jako RS .
- Podporovaný firmware FC INAV:SpeedyBeeF405WING(výchozí)ArduPilot: SpeedyBeeF405WING
- Hmotnost 8,9g

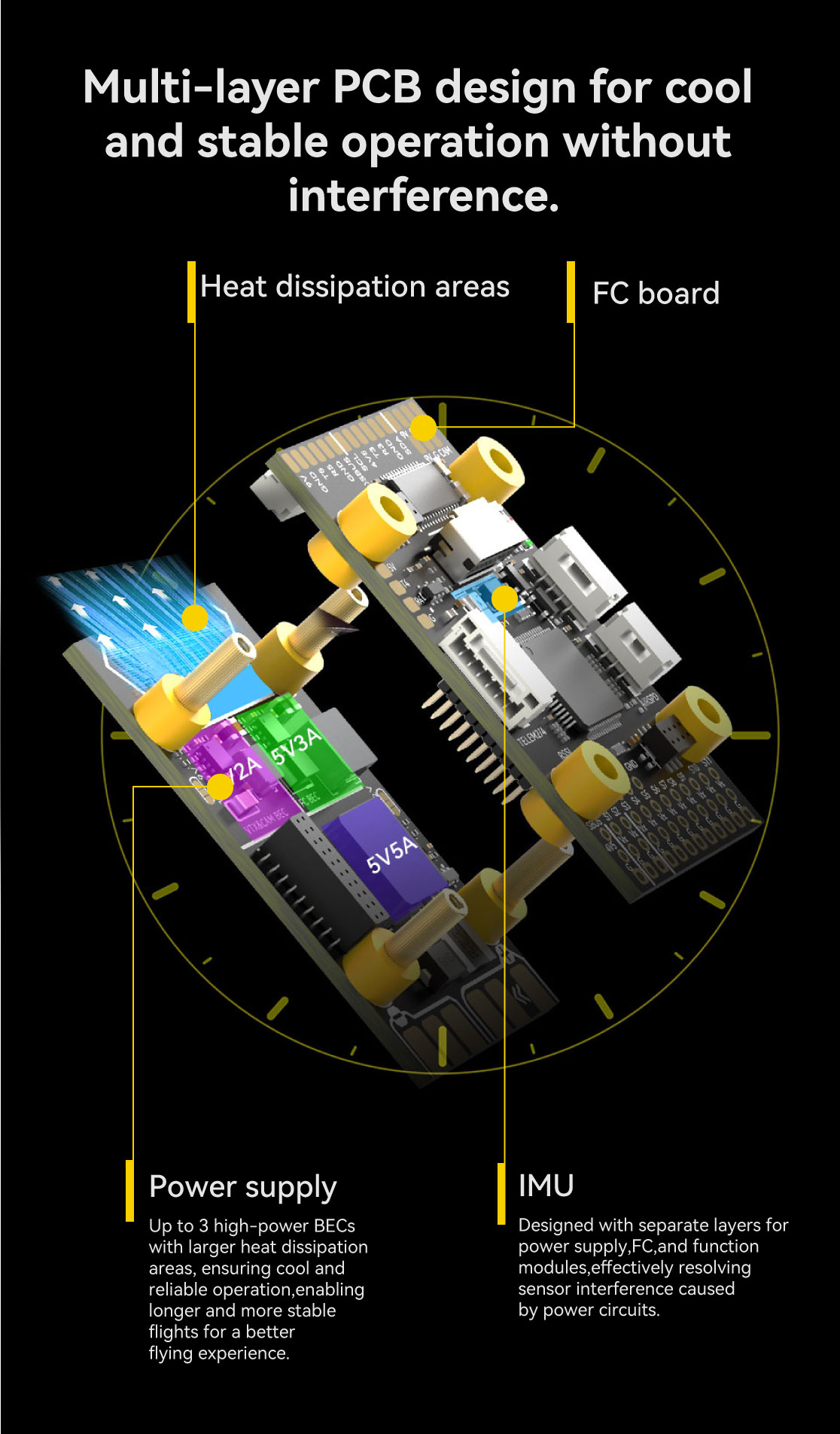

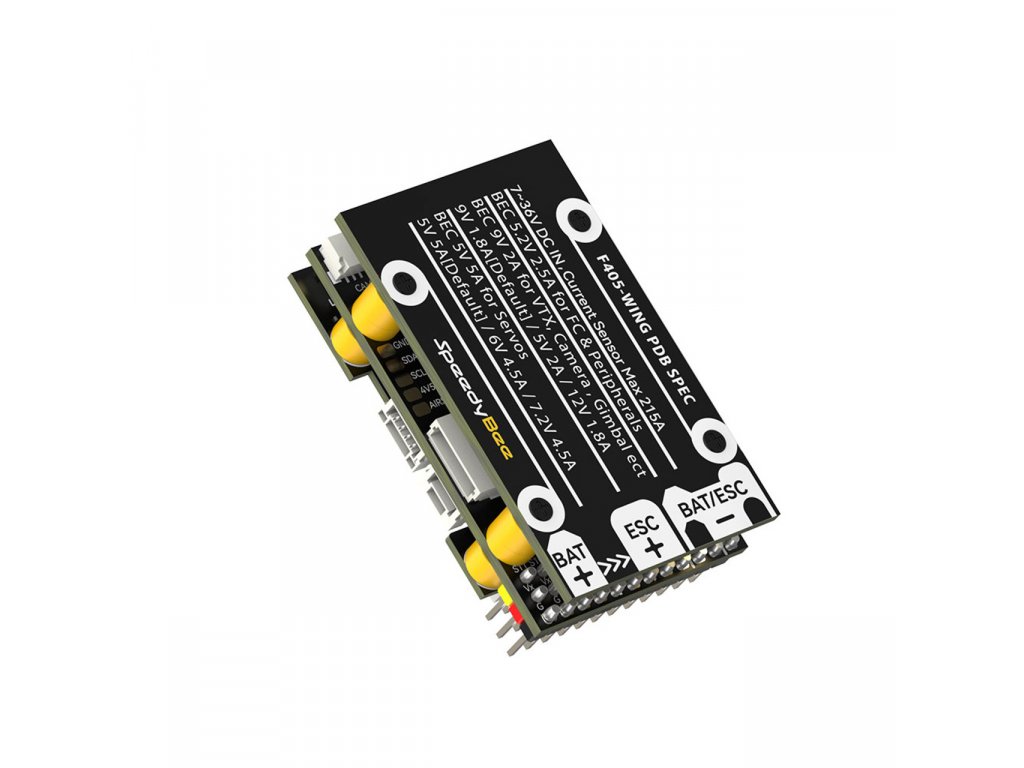

Deska SpeedyBee F405 WING PDB
- Rozsah vstupního napětí 7~36V (2~6S LiPo)
- Snímač napětí baterie Připojení k desce FC VBAT, 1K:10K (Měřítko 1100 v iNav, BATT_VOLT_MULT 11.0 v ArduPilot)
- Snímač proudu baterie 90A nepřetržitý, špičkový 215A Připojení k FC desce Proud (Měřítko 195 v iNav, 50 A/V v ArduPilot)
- TVS Ochranná dioda Ano
- FC BEC výstup Výstup 5,2V +/- 0,1V DC Trvalý proud 2,4A, 3A Špičkový Navrženo pro FC, Přijímač, GPS modul, AirSpeed modul, Telemetrický modul, WS2812 LED_Strip
- Výstup VTX BEC Výstup 9V +/- 0,1V DC Trvalý proud 1,8A, 2,3A Špičkové napětí nastavitelné, 9V Výchozí, 12V nebo 5V přes propojku Navrženo pro analogový video vysílač, digitální video vysílač, kameru.
- Servo BEC výstup Výstup 4,9V +/- 0,1V DC Trvalý proud 4,5A, 5,5A Špičkové napětí nastavitelné, 4,9V Výchozí, 6V nebo 7,2V přes propojku
- Hmotnost 11,4g
SpeedyBee F405 WING APP

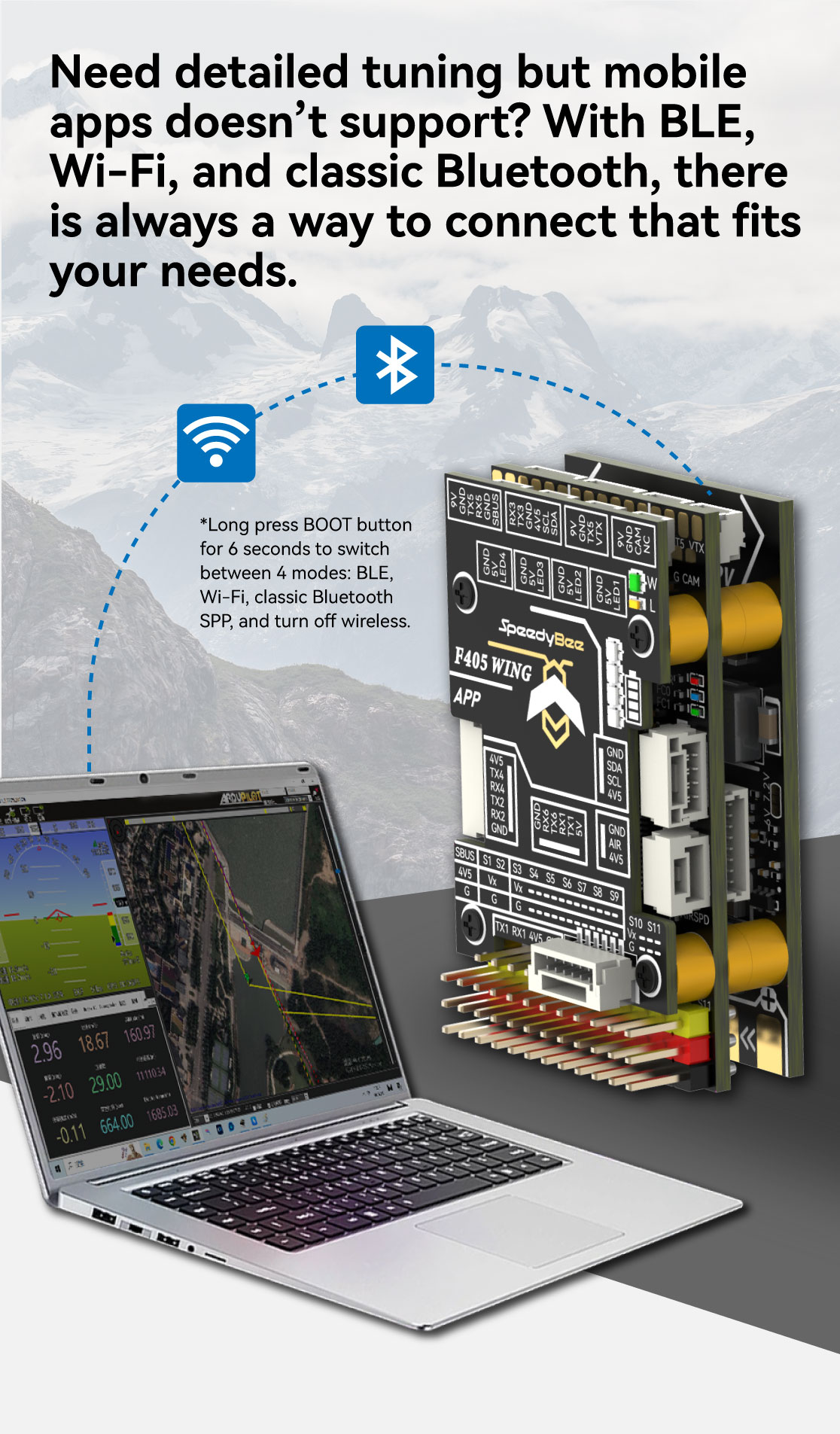

- Konfigurace bezdrátového připojení (dlouhým stisknutím tlačítka BOOT na 6 sekund přepnete režimy) Režim BLE, připojte se k aplikaci
- Speedybee APP
- Režim Wi-Fi, připojení k QGroundControl APP, Speedybee APP, MissionPlanner atd.
Klasický režim Bluetooth SPP, připojení k QGroundControl APP, MissionPlanner - Ovladač LED pásku (krátkým stisknutím tlačítka BOOT přepnete efekty, dlouhým stisknutím 2 sekundy přepnete režimy) 4x konektor LED pásku WS2812, nastavitelné barvy a režimy blikání
- Max 5,2 V 1,3 A, podporuje přibližně 70 ks 5050 WS2812 LED korálků

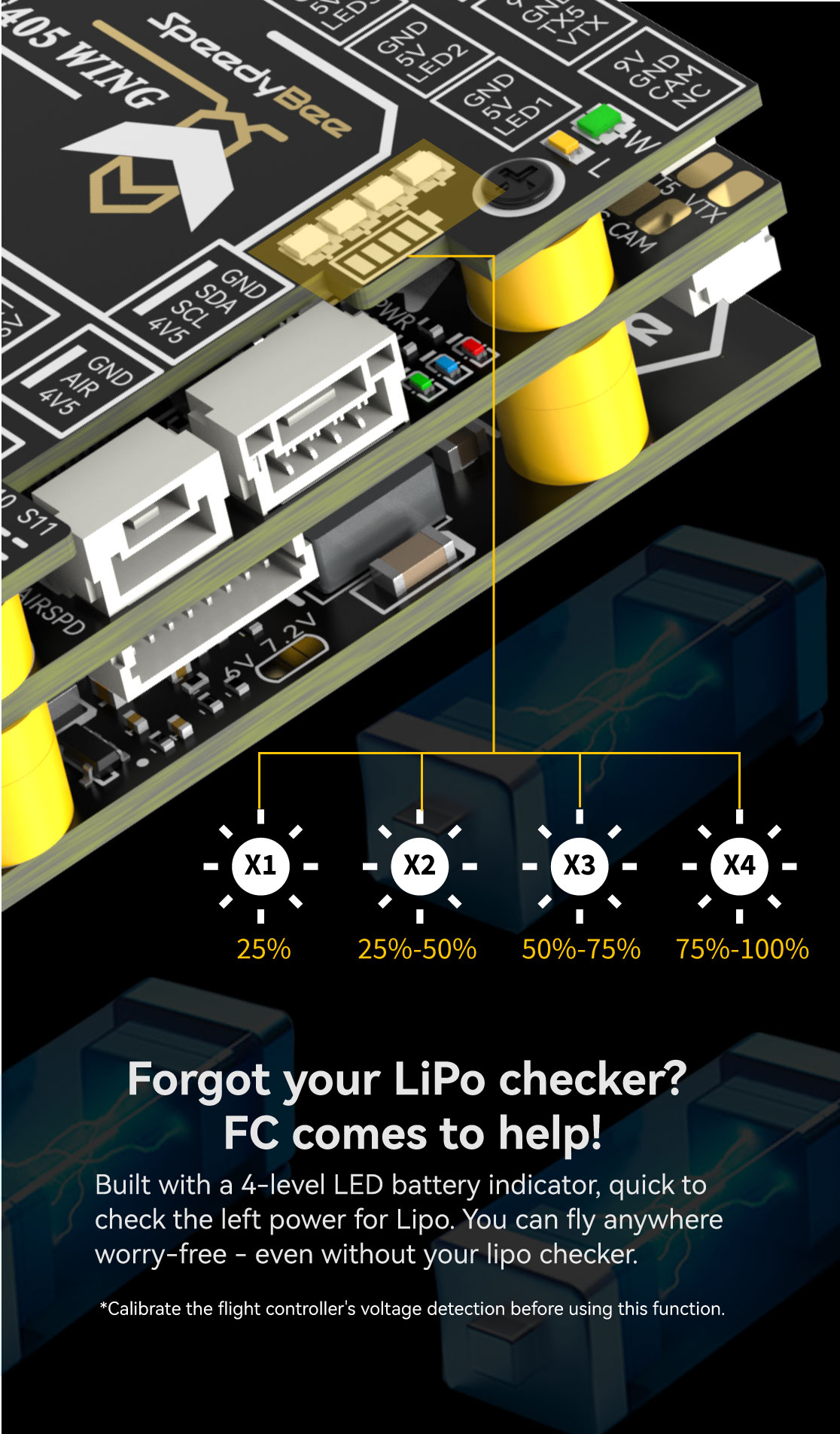

- Palubní indikátor stavu baterie 4x RGB indikační LED pro zobrazení stavu baterie podle počtu kontrolek
- Hmotnost 4,2g
