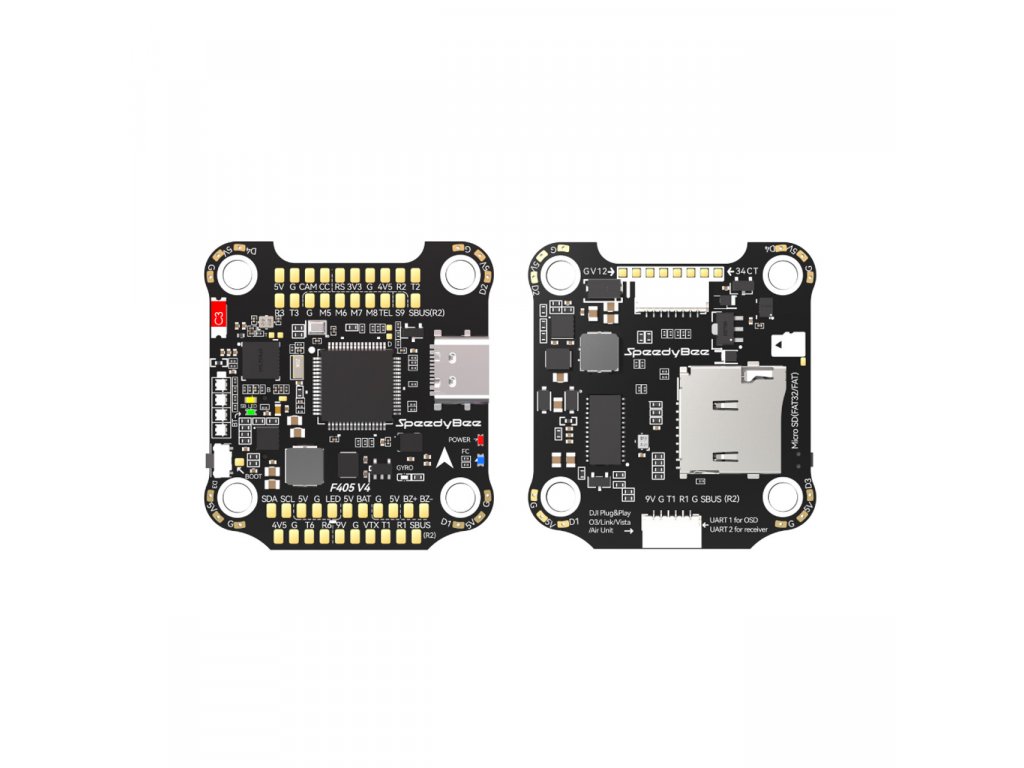

SpeedyBee F405 V4 BLS 60A stack

Novinka
Značka: SpeedyBee
–2 %
SB F405V4 60A 3 16385
–2 % 1 939 Kč 1 602,48 Kč bez DPH
Skladem (>5 ks)
Můžeme doručit do:
18.4.2024
Možnosti doručení

Detailní informace

Detailní popis produktu

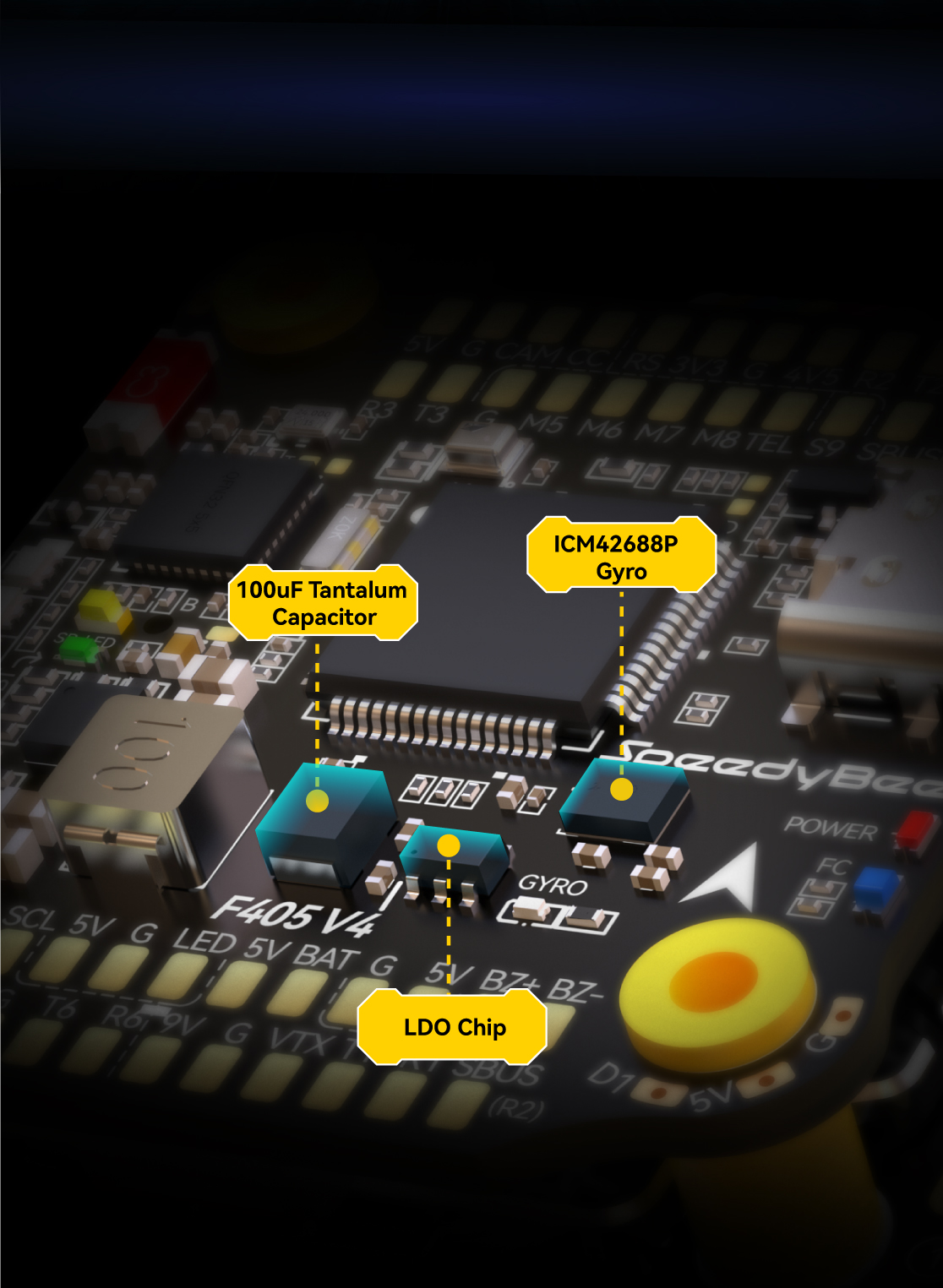

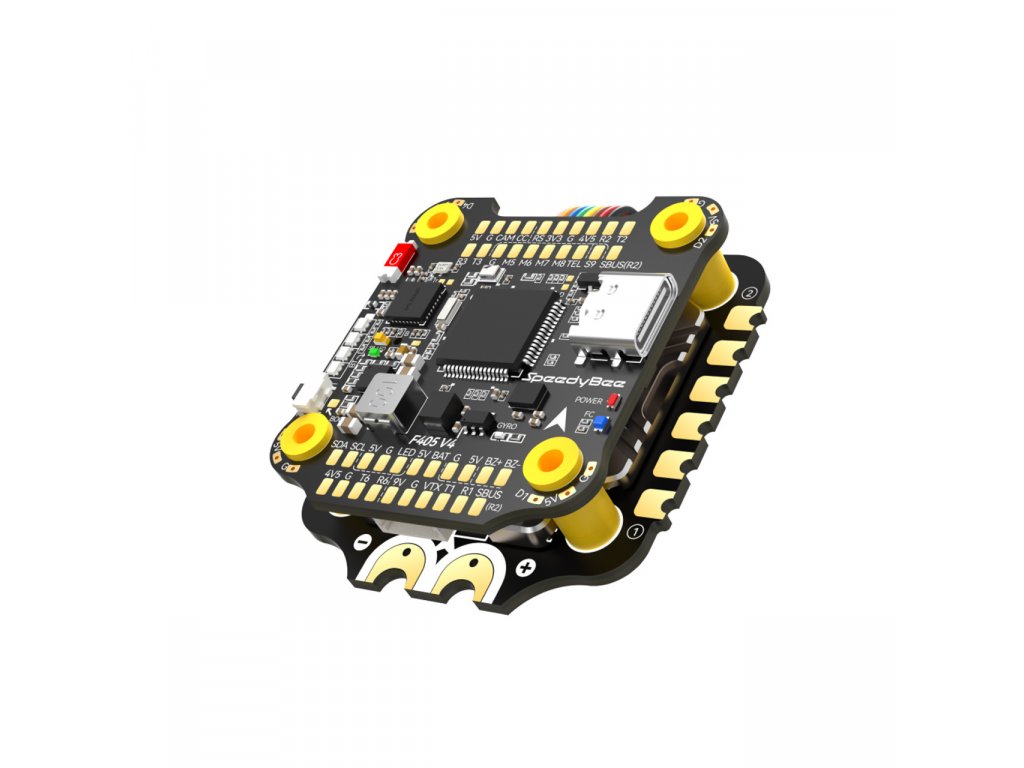

Nová verze FC a ESC značky SpeedyBee ve verzi F405 V4. MCU na FC zůstává STM32F405 stejné jako u V3, ale změnilo se gyro z BMI270 na ICM-42688P. Optimalizované filtrování výkonu gyroskopu. Tento nový gyroskop spojený s vylepšenou přepěťovou ochranou a vyhrazenými filtračními kondenzátory pro filtrování minimalizuje rušení a zaručí čistší gyroskopická data a zjednodušení ladění PID/filtru. Verze V4 nabízí nativní podporu pro DShot na všech 8 výstupech motoru, takže je plně kompatibilní s iNav.

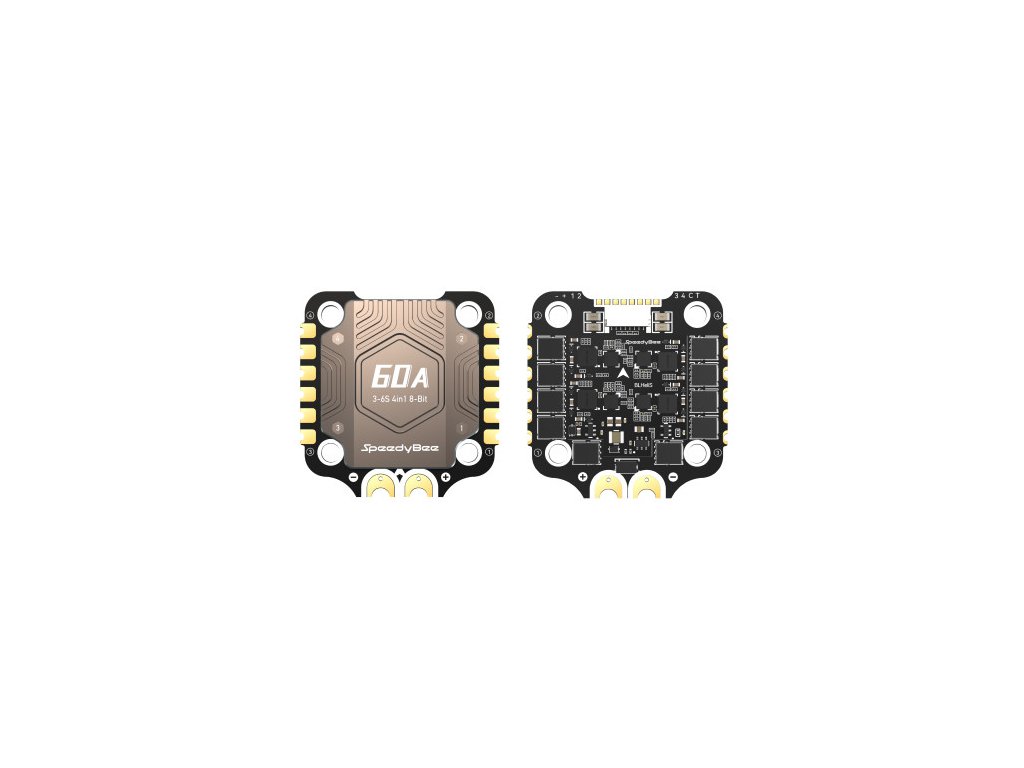

ESC prošlo významnými vylepšeními a nyní se může pochlubit jmenovitým proudem 60A oproti předchozím 55A a přepěťovou kapacitou až 80A. Přidání kovového chladiče a výběr MOSFETů s nižším vnitřním odporem jsou vynikajícími vylepšeními zaměřenými na efektivnější řízení tepla při náročných letech. Vestavěná TVS dioda pro ochranu proti přepětí snižuje napěťové špičky. Silnější vrstva mědi plošných spojů poskytuje delší spolehlivost.

Tento stack je cenově dostupný a vhodný pro všechny typy FPV dronů - od závodních, pro freestyle až po long range koptéry

Specifikace

  • MCU: STM32F405
  • IMU (gyroskop): ICM42688P
  • Typ portu USB: Type-C
  • Barometr: vestavěný
  • Analogový OSD čip: AT7456E

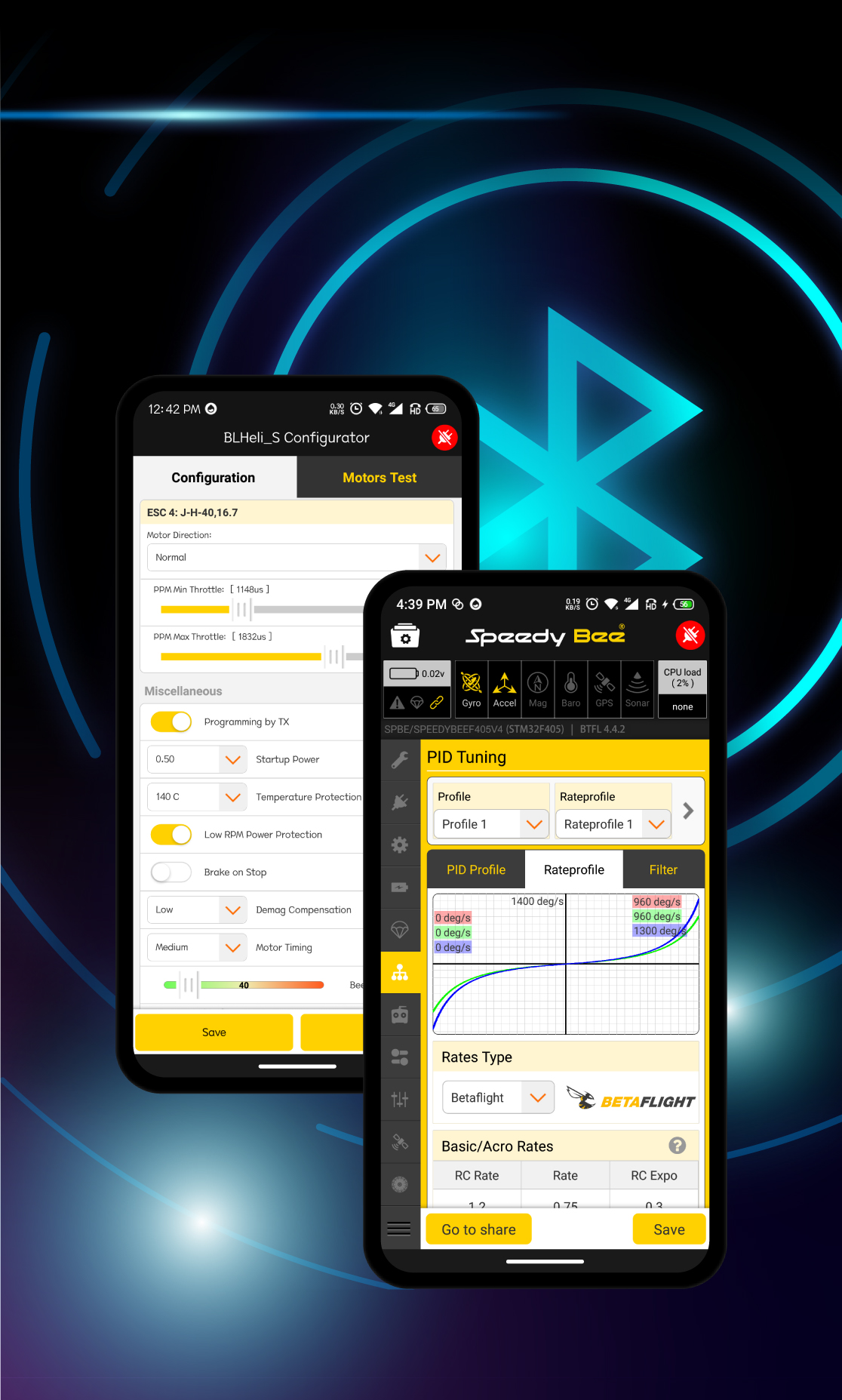

  • BLE Bluetooth: Podporováno (používá se pro konfiguraci Flight Controller, MSP povoleno s přenosovou rychlostí 115200 na UART4)
  • WIFI: Není podporováno

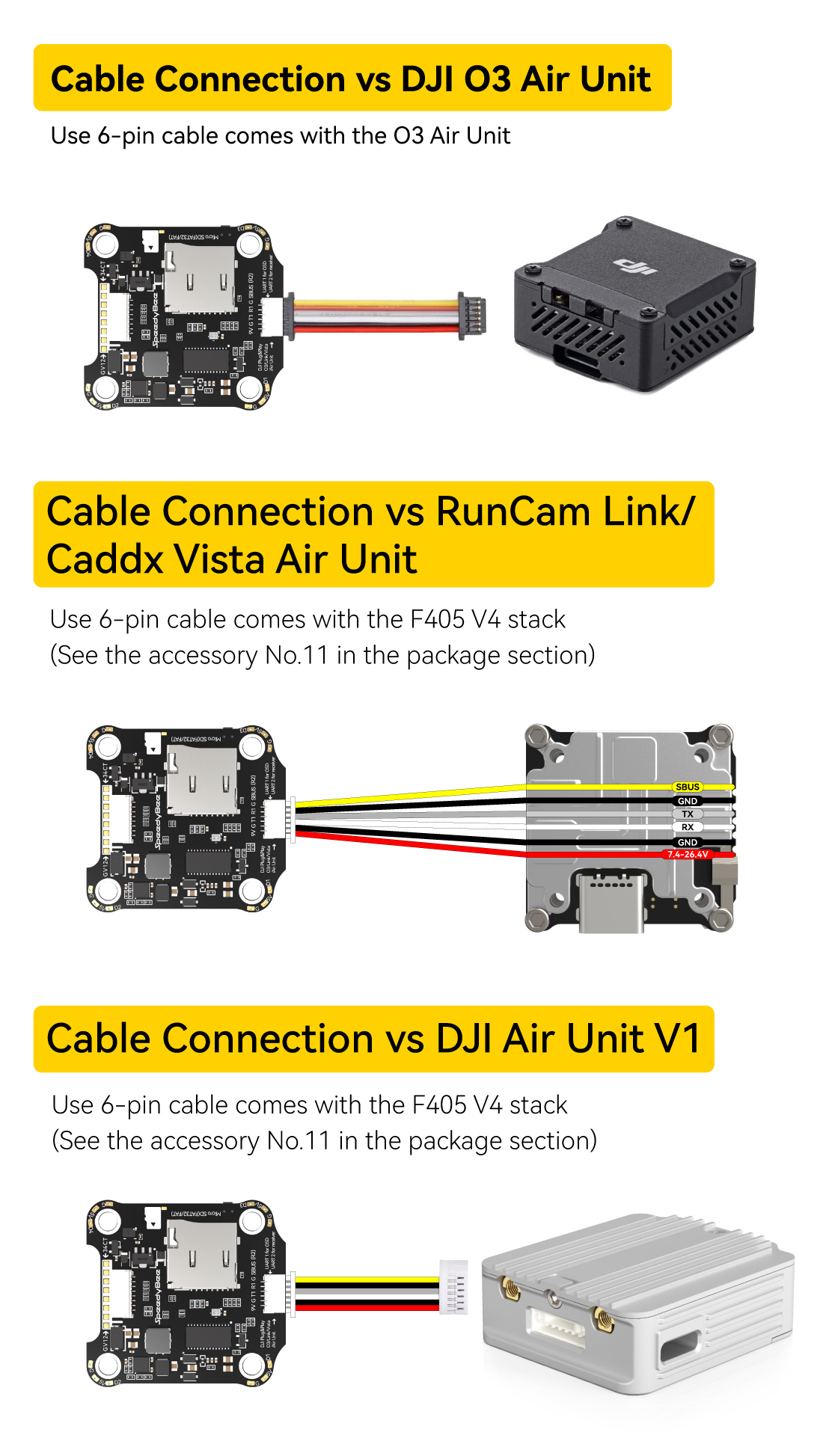

  • 6pinový HD FPV konektor: Kompatibilní s DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1/Walksnail Avatar
  • Slot pro MicroSD kartu Blackbox: Podporuje SDSC a SDHC do 32 GB. Je vyžadován formát FAT16 nebo FAT32.
  • Proudový senzorový vstup: Podporováno. Pro SpeedyBee BLS 55A ESC, měřítko = 400 a Offset = 0.
  • Příkon: 3S – 6S Lipo.
  • 6 x UART
  • 5V BEC Výstup 3A.
  • 9V BEC Výstup 3A.
  • 3,3V BEC Výstup 500mA.
  • 4,5V BEC Výstup 1A.

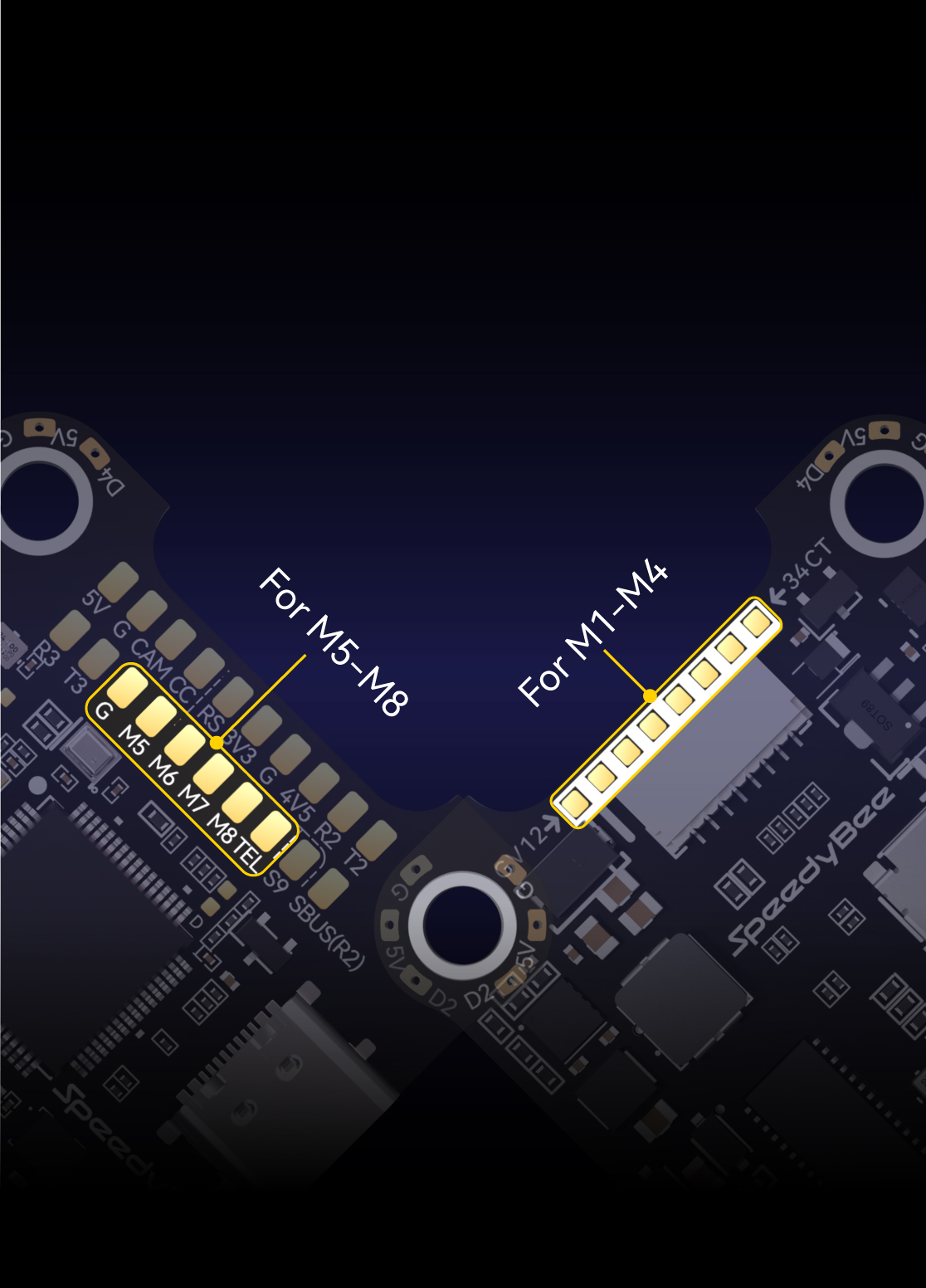

  • 8 výstupů signálu ESC motoru: M1 – M4 na spodní straně a M5-M8 na přední straně.
  • Telemetrie ESC: UART R5 (UART5)
  • I2C: Podporováno
  • LED Pad: Podporováno
  • Bzučák (BZ+ a BZ-): Podporováno
  • Tlačítko BOOT k dispozici
  • Vstup RSSI: Podporováno
  • Frsky SmartPort / F.Port: Není podporováno
  • Podporovaný firmware Flight Controller: BetaFlight (výchozí), INAV
  • Cílový název firmwaru: SPEEDYBEEF405V4

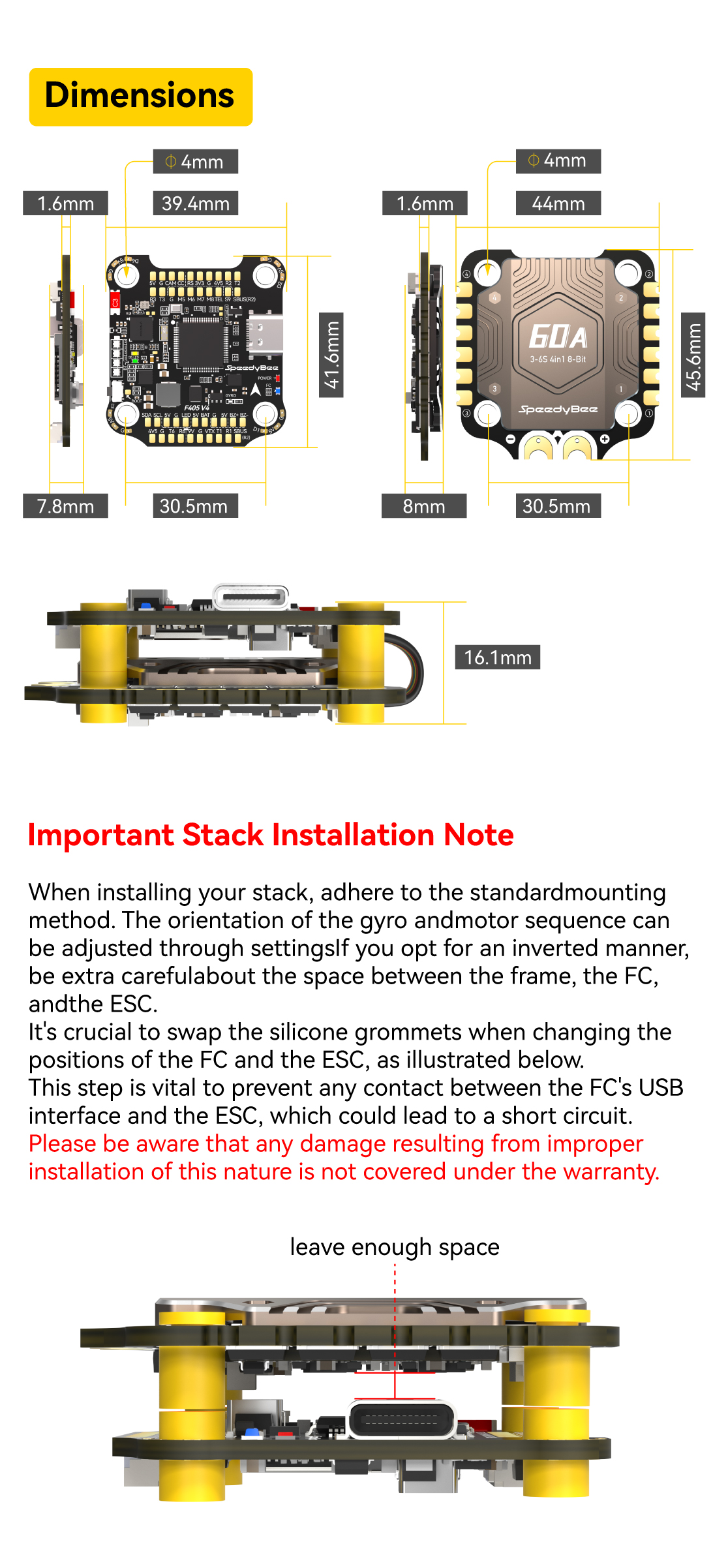

  • Montáž: 30,5 x 30,5 mm (průměr otvoru 4 mm, vyžaduje 3 mm šrouby kvůli gumovým gumám)
  • Rozměr: 41,6 (D) x 39,4 (Š) x 7,8 (V) mm
  • Hmotnost: 10,5g

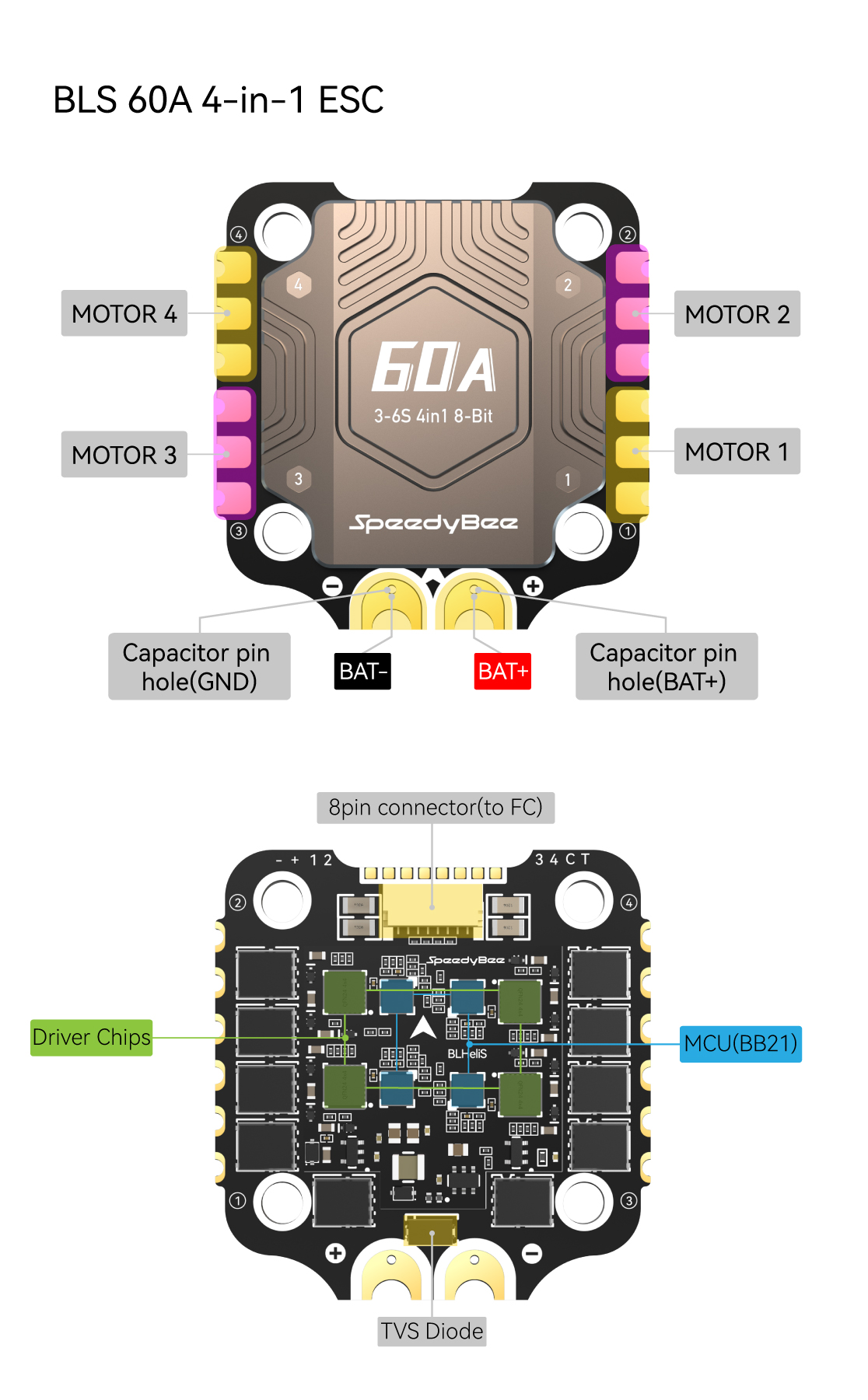

ESC:

  • Firmware: BLHeli_S J-H-40 - komplatibilní s Bluejay FW
  • Trvalý proud: 60A x 4
  • Max proud: 80A x 4 (10 sekund)
  • Ochranná dioda TVS: Ano
  • Podporovaný protokol ESC: DShot300, DShot600
  • Příkon: 3-6S LiPo
  • Snímač proudu: Podporováno (Měřítko=400, Posun=0)
  • Telemetrie ESC: Není podporována
  • Montáž: 30,5 x 30,5 mm (průměr otvoru 4 mm, vyžaduje 3 mm šrouby kvůli gumovým gumám)
  • Rozměr: 45,6 (D) x 44 (Š) x 8 (V) mm
  • Hmotnost: 23,5g

SB_F405V4-60A-1

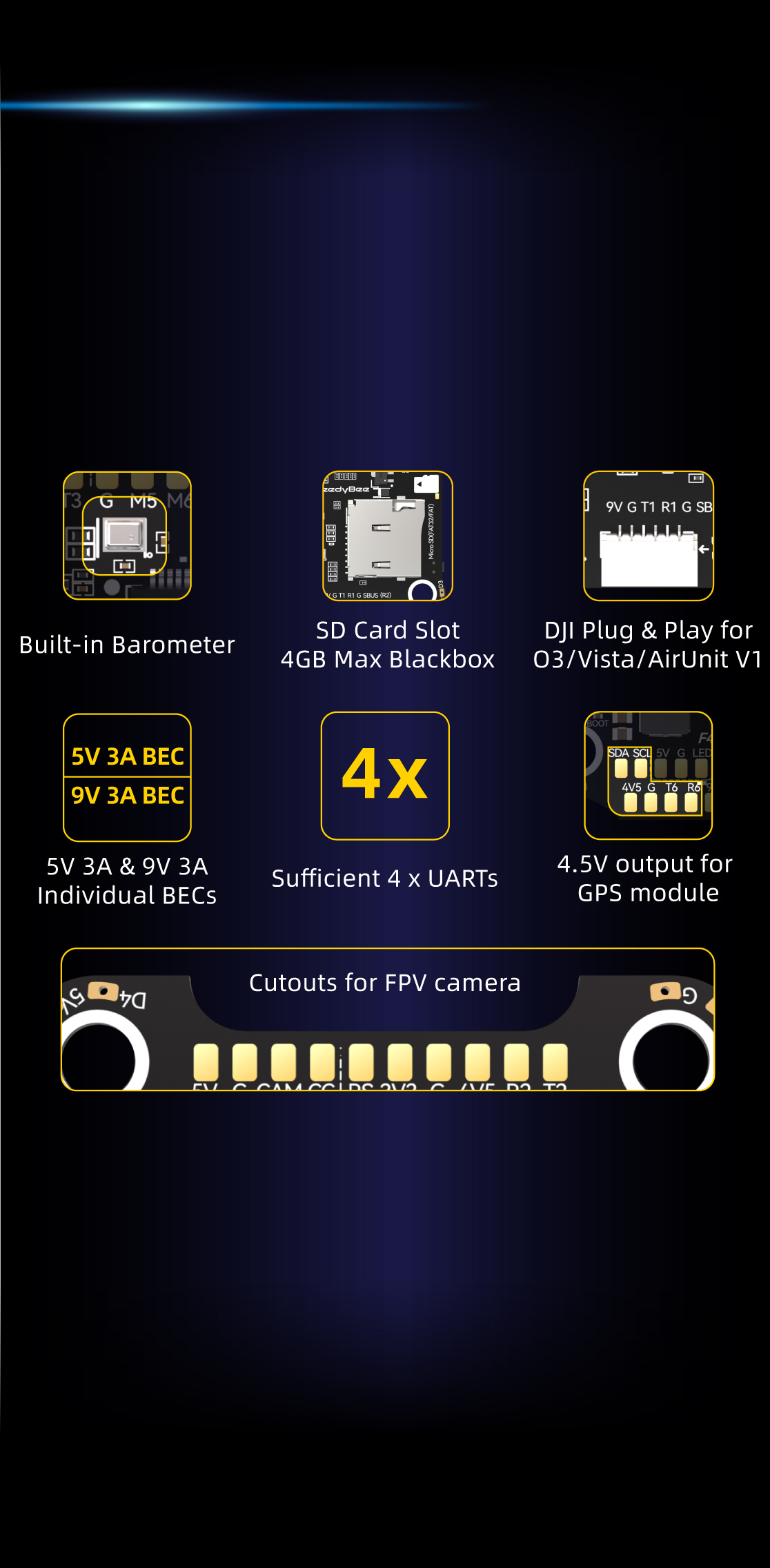

SB_F405V4-60A-12

SB_F405V4-60A-3

SB_F405V4-60A-5

SB_F405V4-60A-6

SB_F405V4-60A-7

SB_F405V4-60A-9

SB_F405V4-60A-11

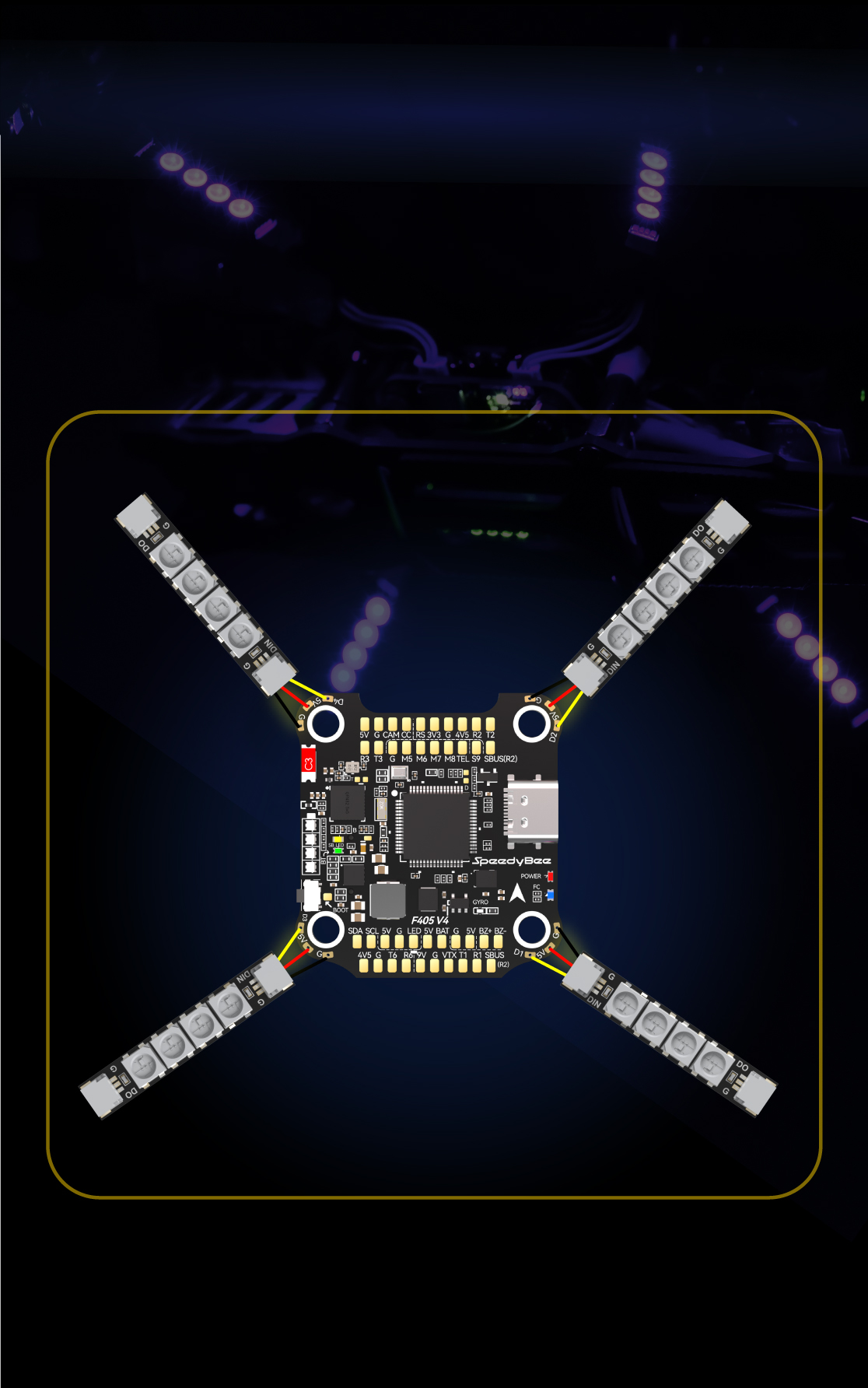

SB_F405V4-60A-10

SB_F405V460A-Other-1

SB_F405V460A-Other-2

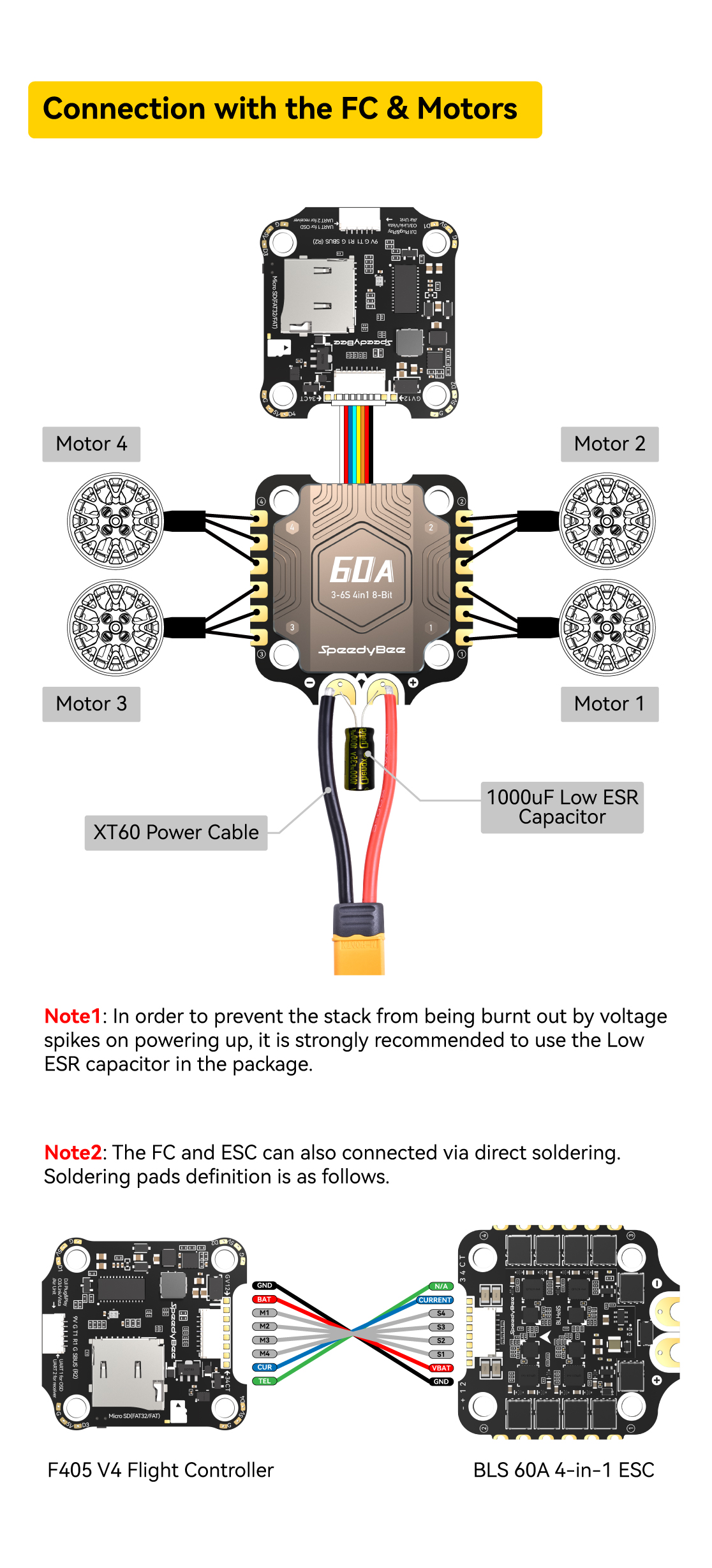

SB_F405V460A-Other-3

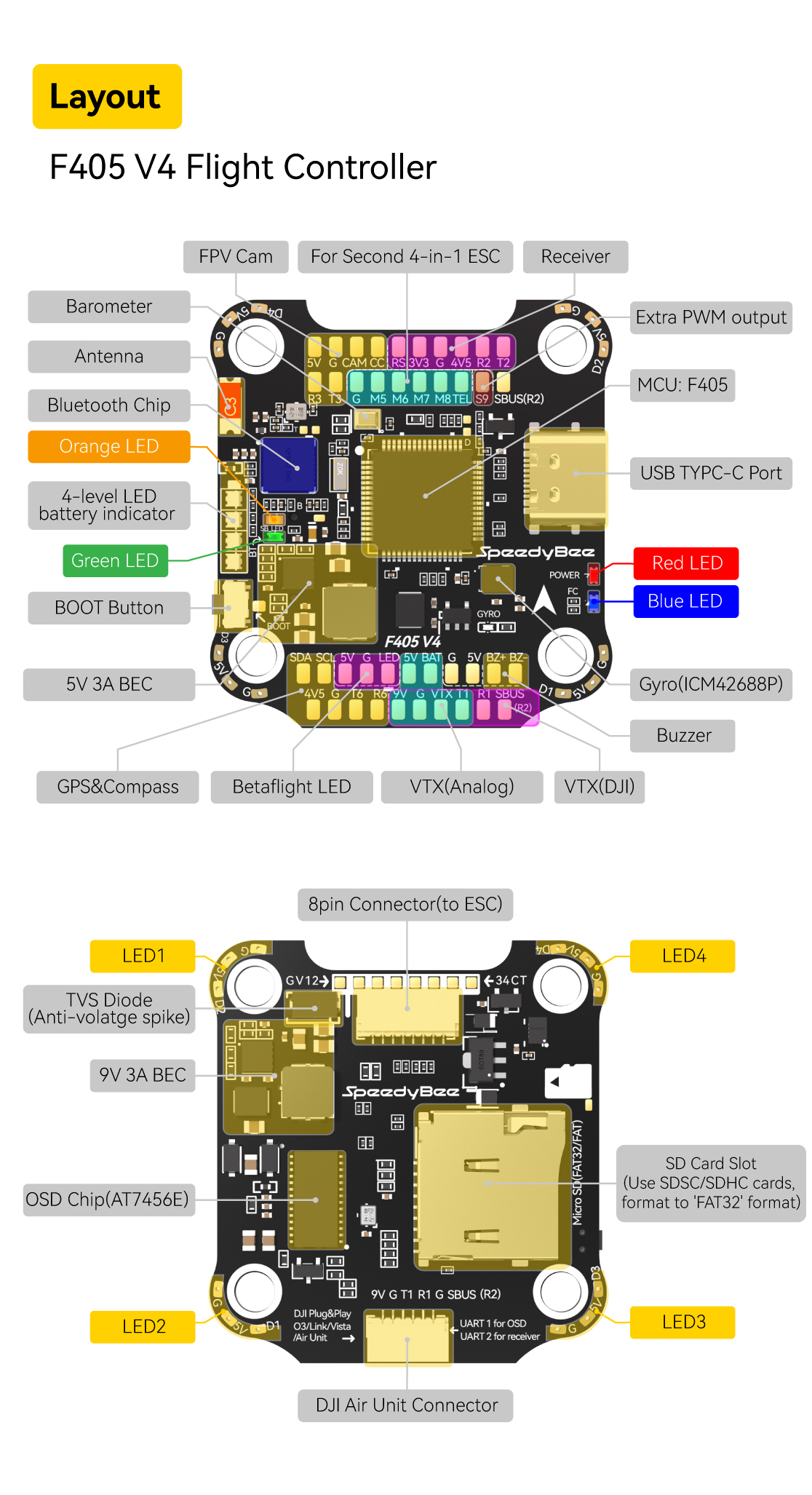

SB_F405V460A-Other-7

SB_F405V460A-Other-8

SB_F405V460A-Other-4

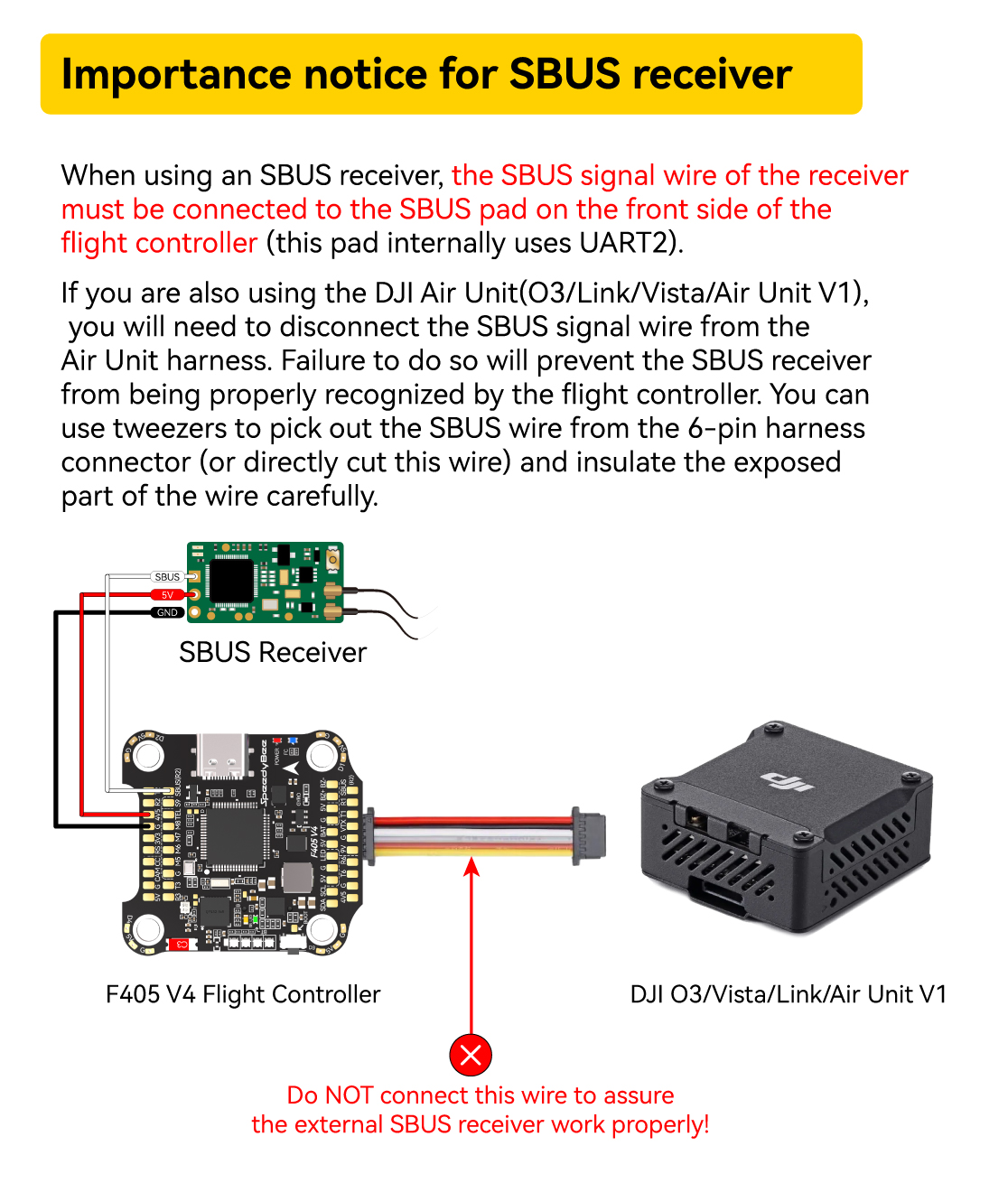

SB_F405V460A-Other-5
