MATEKSYS FLIGHT CONTROLLER F722-SE

Značka: MATEKSYS
1 790 Kč 1 479,34 Kč bez DPH
Prodej ukončen
Možnosti doručení

Detailní informace

Detailní popis produktu

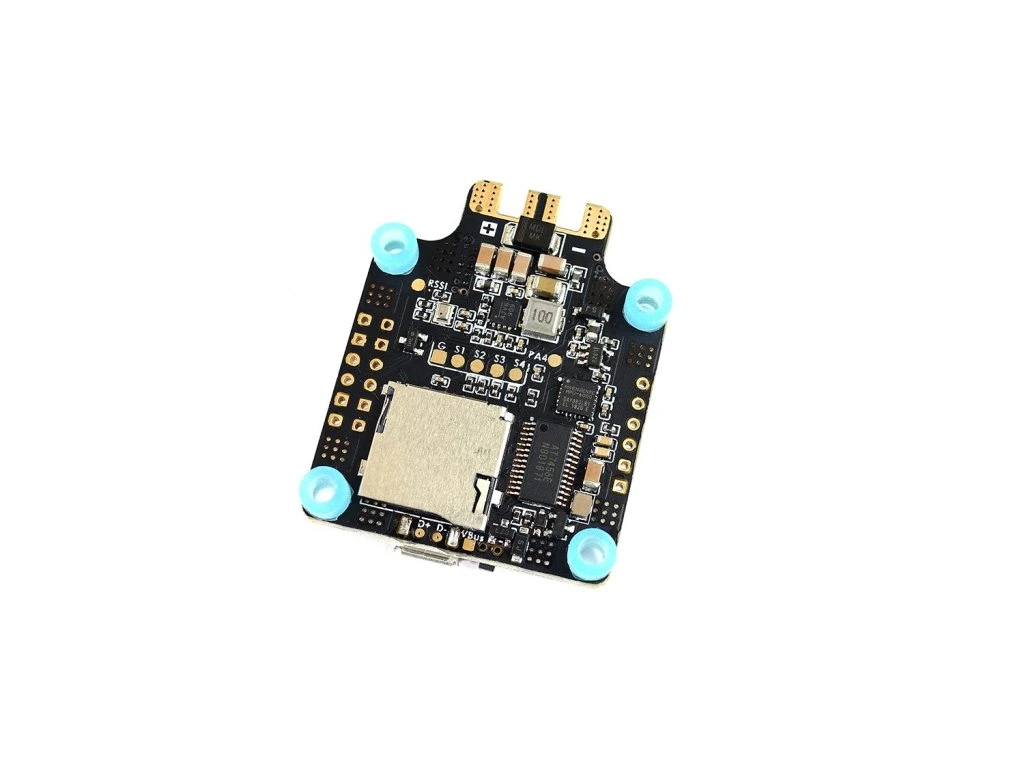

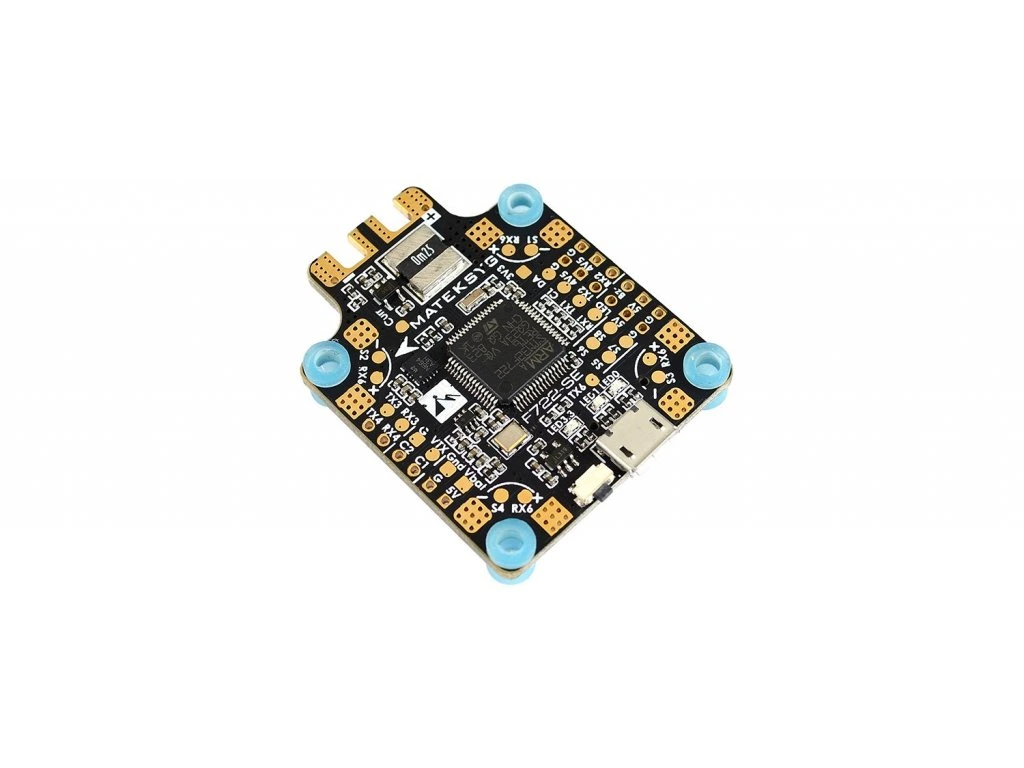

Řídící deska FC pro váš dron s výkonným procesorem F7 a vestavěným PCB rozvodem pro 4 samostatné ESC.

F722SE-1_layout

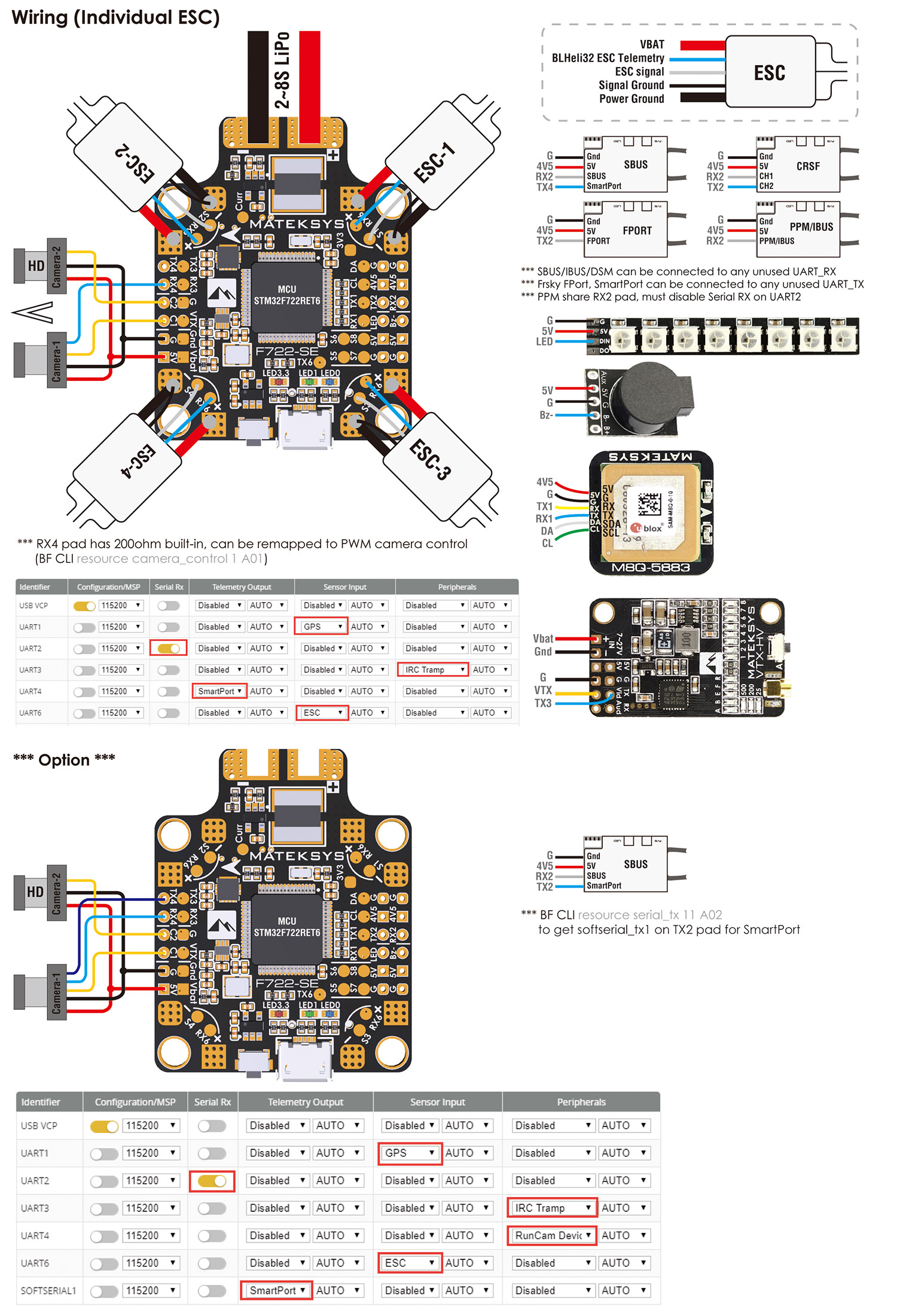

F722SE-3_wiring

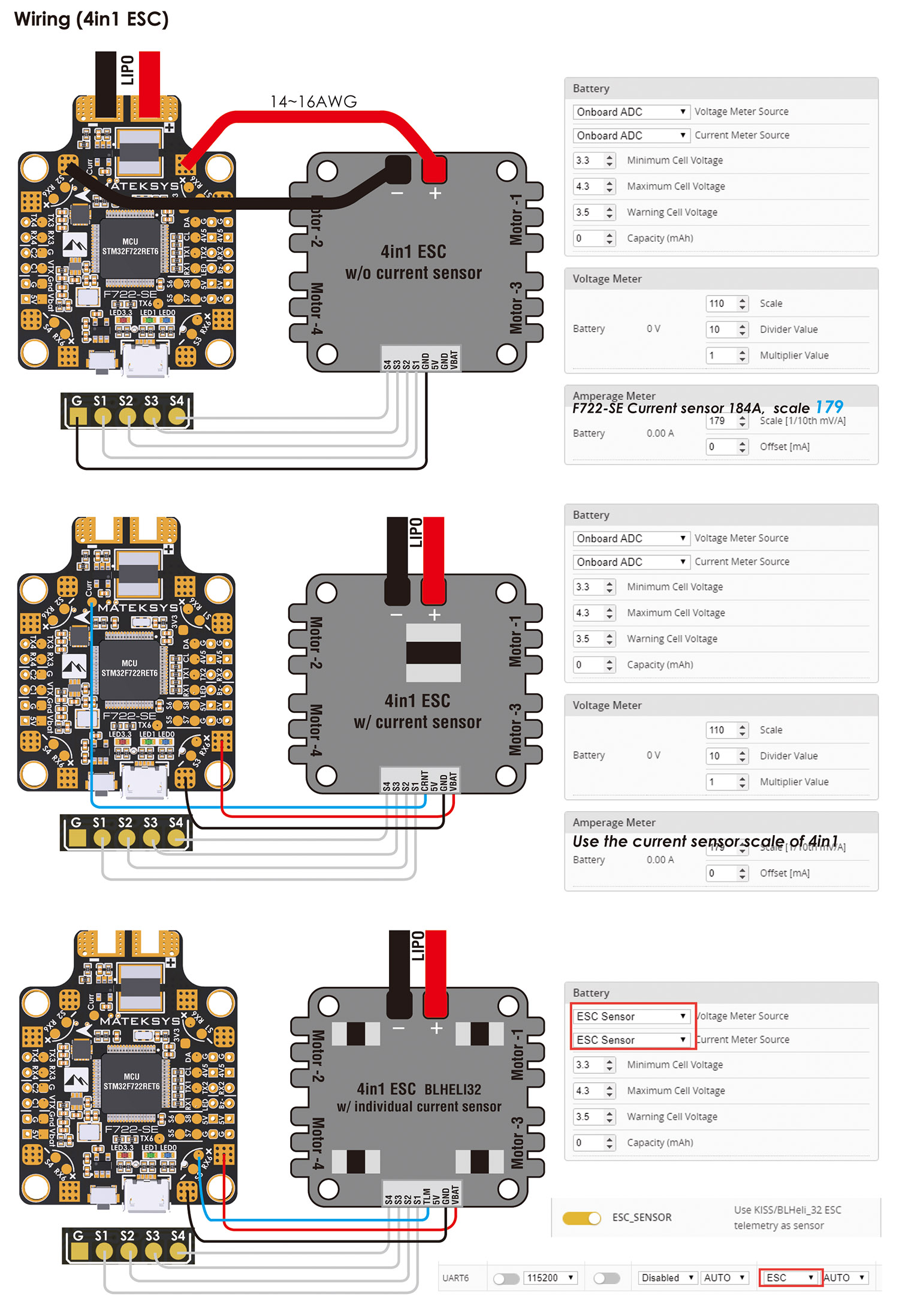

F722SE-4_4in1

F722SE-5_INAV

FC specifikace:

  • MCU: 216 MHz STM32F722RET6
  • IMU: MPU6000 & ICM20602, vestavěný duální gyro (SPI)
  • Baro: BMP280 nebo DPS310 (I2C)
  • OSD: AT7456E (SPI)
  • Blackbox: Slot pro kartu MicroSD (SPI)
  • 5x Uarts (1,2,3,4,6) s vestavěnou inverzí
  • 1x podporováno Softserial
  • 8x výstupy Dshot/Proshot/oneshot
  • 1x I2C
  • 4x samostatné ESC napájecí/signální pady
  • 1x Skupina padů G/S1/S2/S3/S4 pro 4v1 ESC Signal/GND
  • 3x LED pro STAV FC (modrá, zelená) a indikátor 3,3V (červená)
  • Výstupní výkon filtrovaný Vbat pro VTX, přepínatelný přes AUX (režimy tab-user1)
  • Obraz duální kamery přepínatelný přes AUX (režimy karta-uživatel2)
  • Ovládání kamery: Ano
  • Protokol Smartaudio & Tramp VTX: Ano
  • LED pásek WS2812: Ano
  • Beeper: Ano
  • RSSI: Ano
  • Další ADC pro analogovou rychlost letu INAV
  • Vstup: 6~36V (3~8S LiPo) s ochranou TVS
  • PDB: 4x35A (max. 4x46A)
  • BEC: 5V 2A kont. (Max. 3A)
  • LDO 3,3V: Max.200mA
  • Snímač proudu 184A (Měřítko 179)
  • Snímač napětí baterie: 1:10 (Měřítko 110)
  • Montáž: 30,5 x 30,5 mm, Φ4 mm s průchodkami Φ3 mm
  • Rozměry: 36 x 46 mm
  • Hmotnost: 10g

Firmware FC:

  • BetaFlight / INAV
  • Cíl: MATEKF722SE

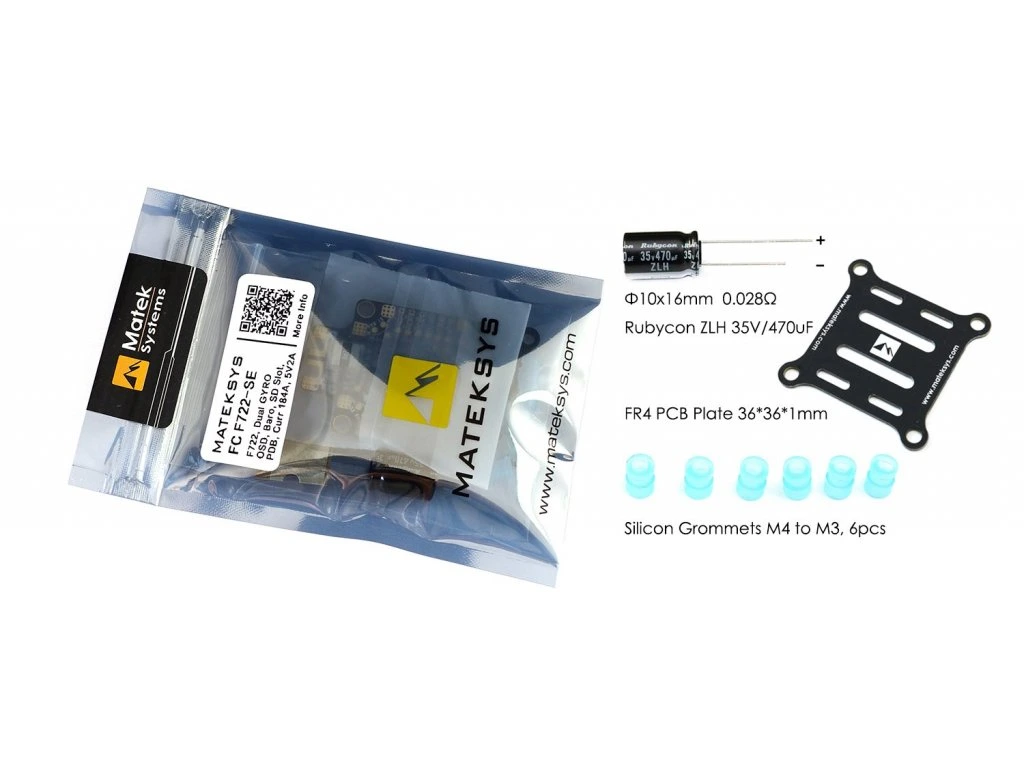

Balení obsahuje:

  • 1x FC F722-SE
  • 6x silikonová průchodka M4 až M3
  • 1x FR4 PCB deska 36*36*1mm

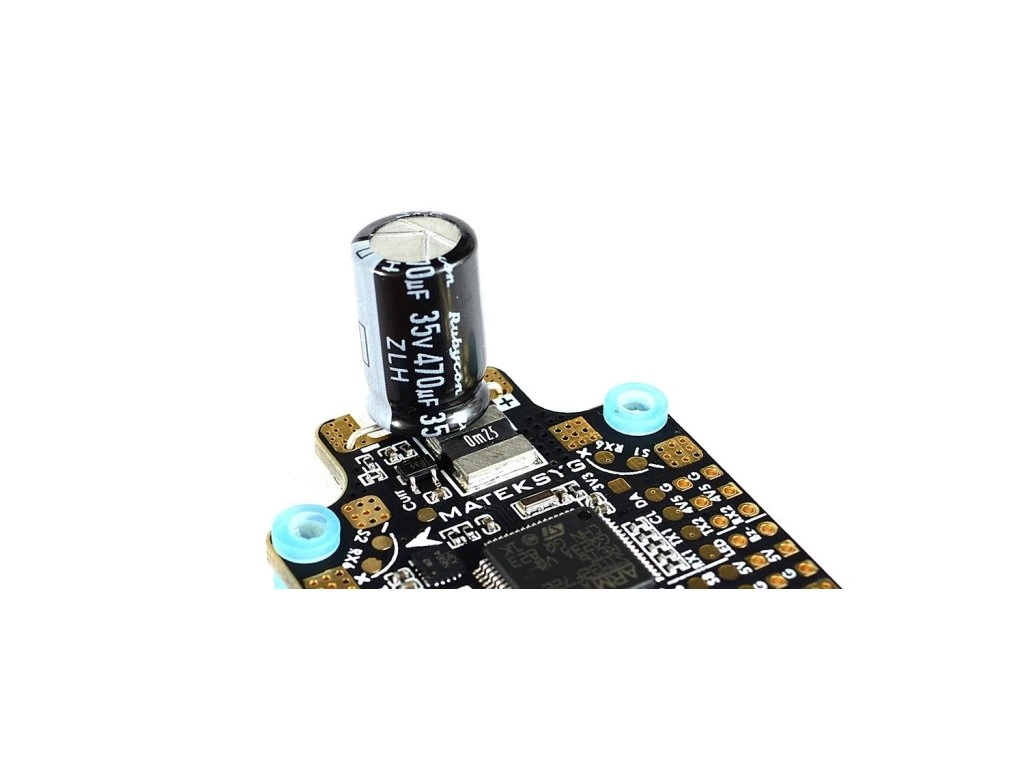

  • 1x Rubycon ZLH 35V/470uF (Low ESR)
