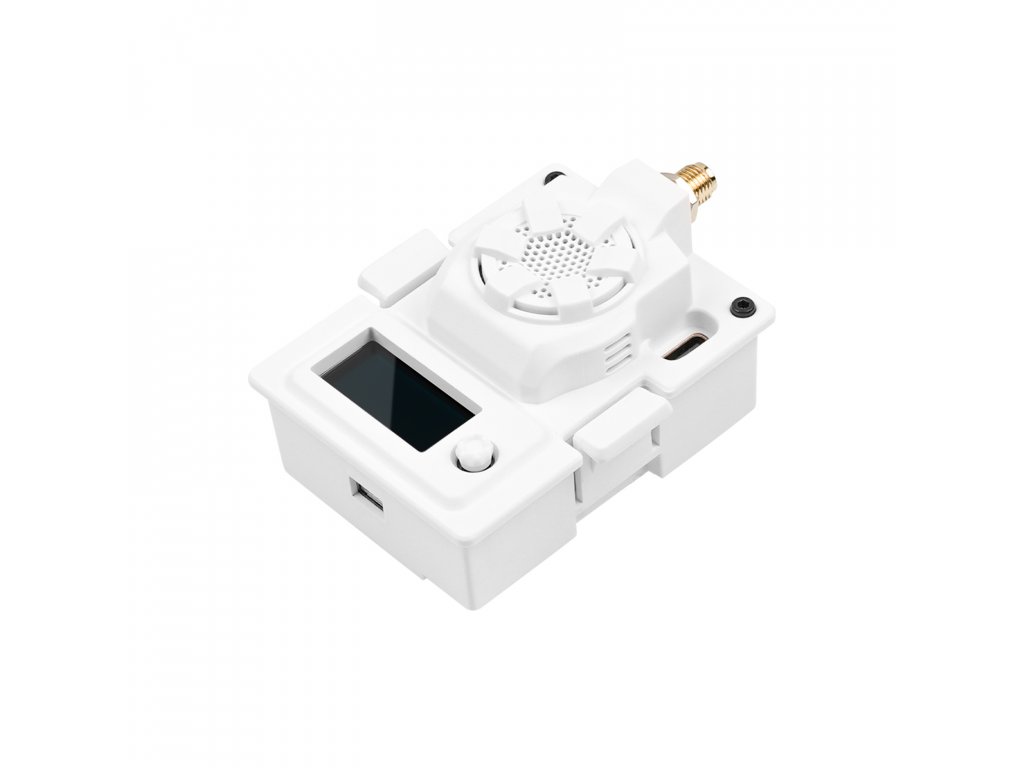

ELRS Micro TX-Modul

Detaillierte Produktbeschreibung

Das BETAFPV Micro RF TX Modul basiert auf dem ExpressLRS Projekt, einem Open-Source-Projekt für RC-Anwendungen. ExpressLRS zielt darauf ab, die bestmögliche Verbindungsleistung in Bezug auf Geschwindigkeit, Latenz und Reichweite zu erreichen. Dies macht ExpressLRS zu einem der schnellsten verfügbaren RC-Links und bietet gleichzeitig eine hohe Reichweite.

Spezifikationen
Paketaktualisierungsrate: 50Hz/150Hz/250Hz/500Hz (2,4GHz)
RF-Ausgangsleistung: 25mW/50mW/100mW/250mW/500mW (2,4GHz)
Frequenzbänder (Micro RF Modul 2.4G Version): 2.4GHz ISM
Eingangsspannung: 5V~12V
XT30 Anschluss: 5V~12V, 2S (8.4V) Batterie wird empfohlen, 3S (12.6V) oder höher wird NICHT unterstützt
USB-Anschluss: Typ-C

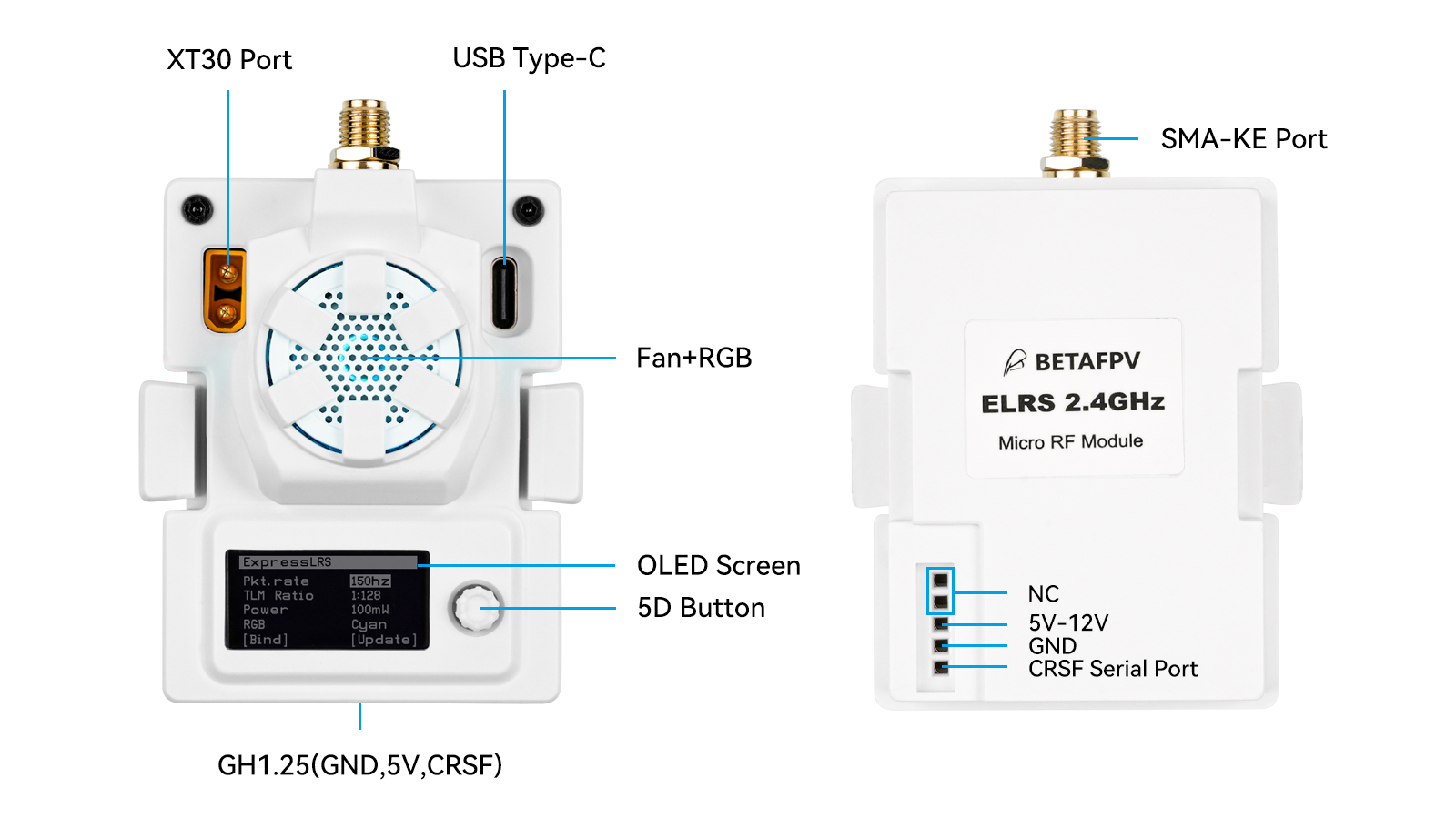

Diagramm
Das BETAFPV Micro RF TX Modul ist kompatibel mit einem Funksender, der einen Mikro-Modulschacht hat (AKA JR/SLIM Modulschacht, z.B. Frsky Taranis X9D、TBS Mambo).

Hinweis: Bitte schließen Sie die Antenne vor dem Einschalten an. Andernfalls wird der PA-Chip im Micro TX-Modul dauerhaft beschädigt.

Hinweis: Verwenden Sie NICHT 3S oder mehr, um das TX-Modul über den XT30-Anschluss mit Strom zu versorgen. Andernfalls wird der Power-Chip im TX-Modul dauerhaft beschädigt.

Anweisungen zum Firmware-Upgrade

Das ELRS TX-Modul kann mit dem OpenTX-LUA-Skript konfiguriert werden. Mit einem OLED und einer Taste kann ein Funk-Controller ohne OpenTX, der das CRSF-Protokoll unterstützt, dieses ELRS-Micro-Modul problemlos verwenden. Die folgenden nicht OpenTX-Funktreiber funktionieren mit diesem TX-Modul: Futaba T16IZ, T16SZ und T18SZ (mit Update auf 3.9e), Wsky ET16, Radiolink AT9S Pro.

Grundlegende Konfiguration ExpressLRS verwendet das serielle Crossfire-Protokoll (auch bekannt als CRSF-Protokoll) für die Kommunikation zwischen dem Funksender und dem TX-Modul. Stellen Sie also sicher, dass Ihr Funksender das serielle CRSF-Protokoll unterstützt. Wir verwenden den OpenTX-Funksender, um zu zeigen, wie das CRSF-Protokoll und das LUA-Skript eingerichtet werden. Um dies einzurichten, gehen Sie im OpenTX-System zu den Modelleinstellungen und deaktivieren Sie unter der Registerkarte "MODEL SETUP" die Option "Internal RF". Aktivieren Sie dann "External RF" und wählen Sie "CRSF" als Protokoll.

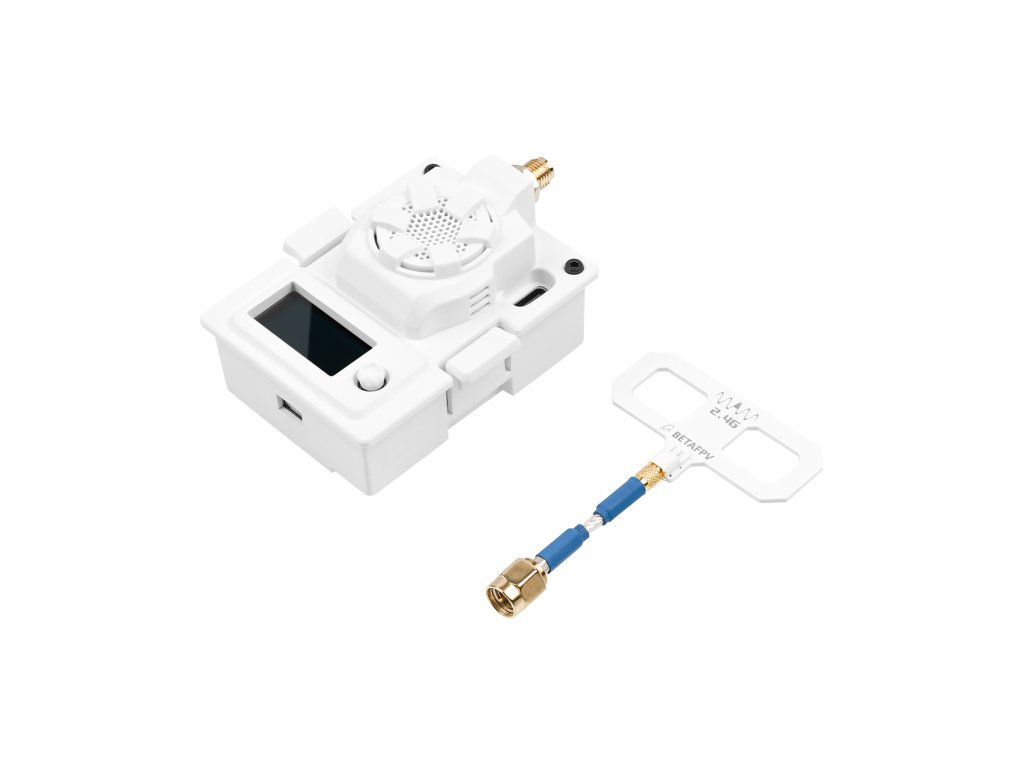

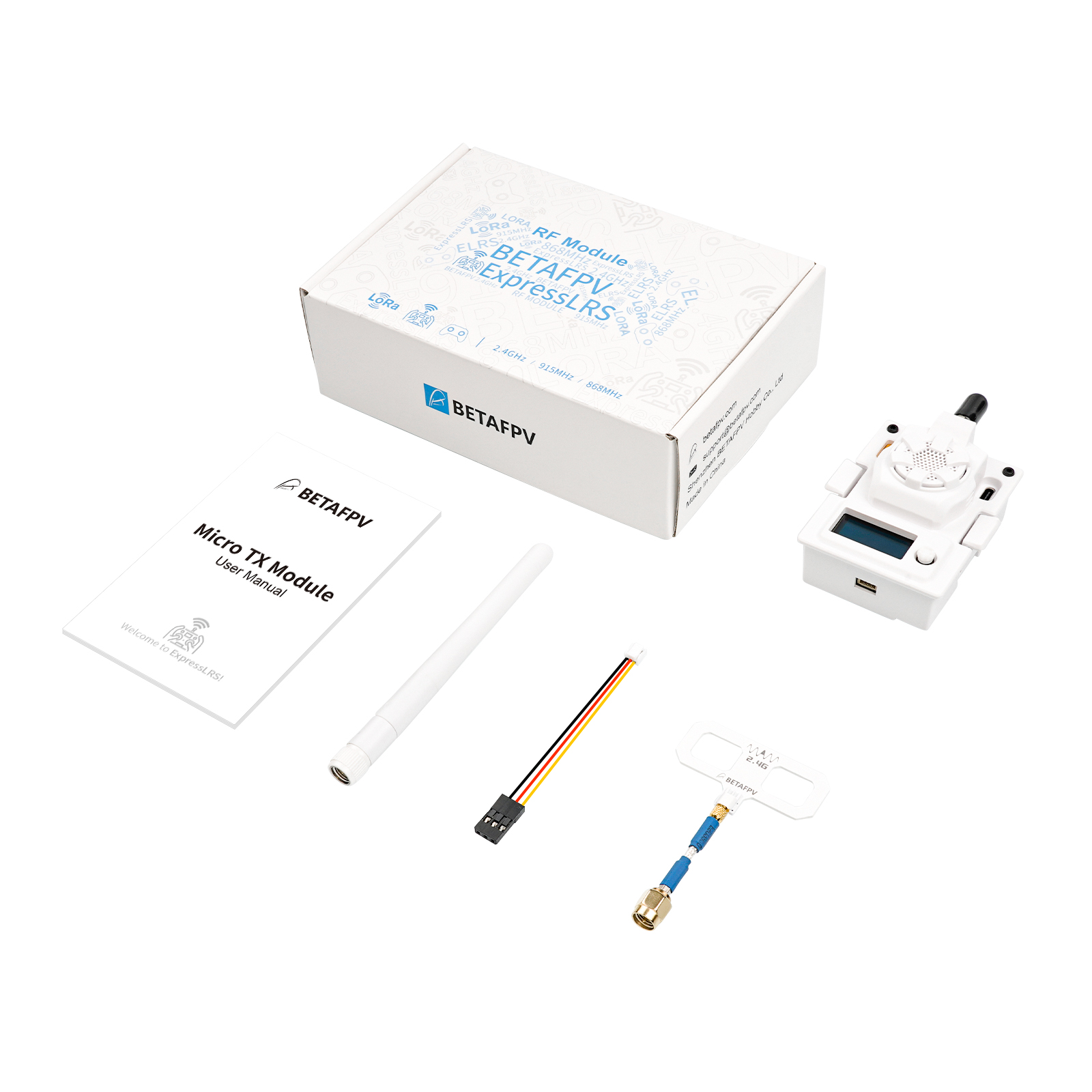

Packungsinhalt: 1 * BETAFPV ELRS Micro TX Modul 1 * BETAFPV Moxon Antenne 1 * Micro TX Modul Bedienungsanleitung
