HDZero Halo Mini Flight Controller MPU6000

Detaillierte Produktbeschreibung

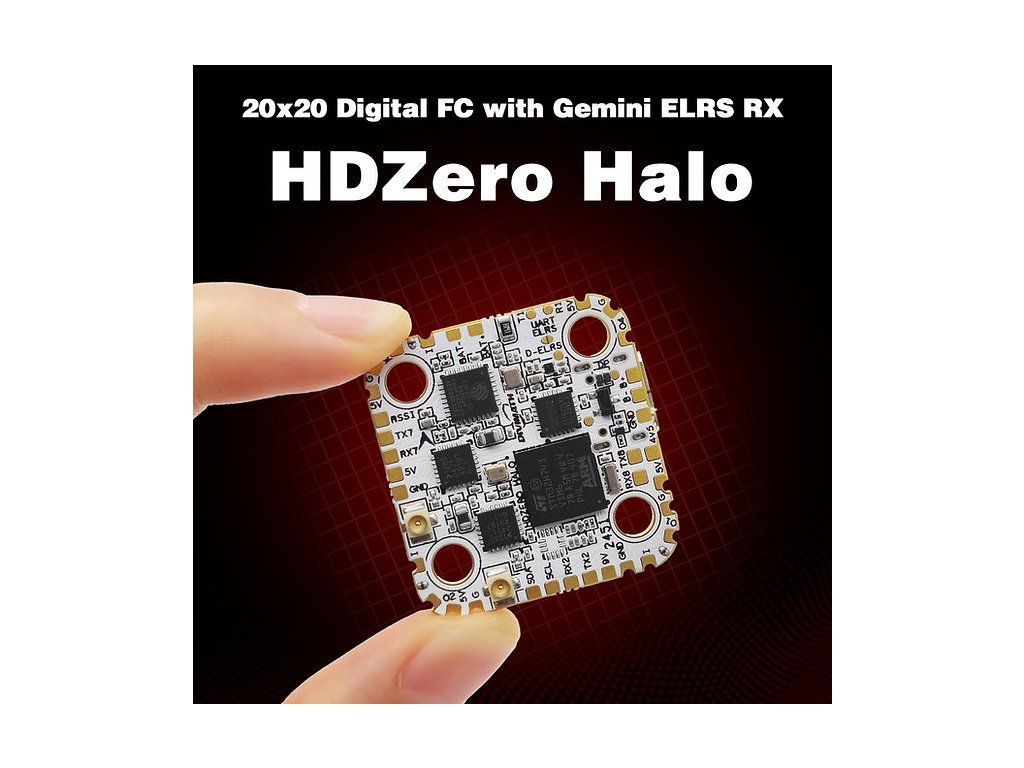

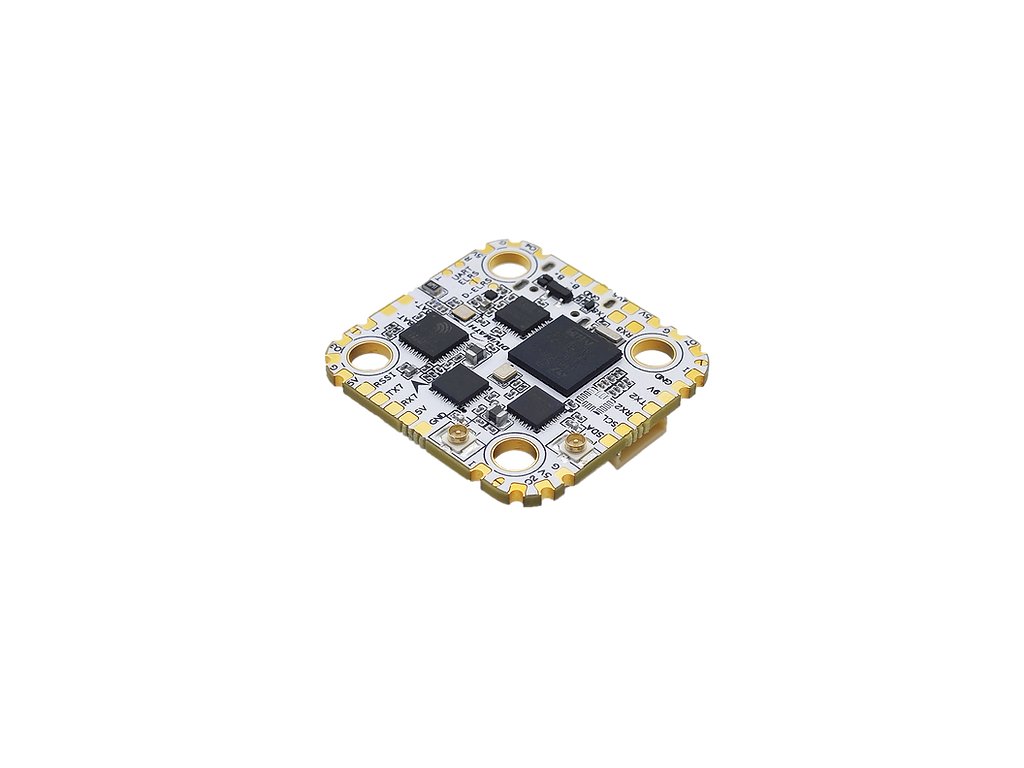

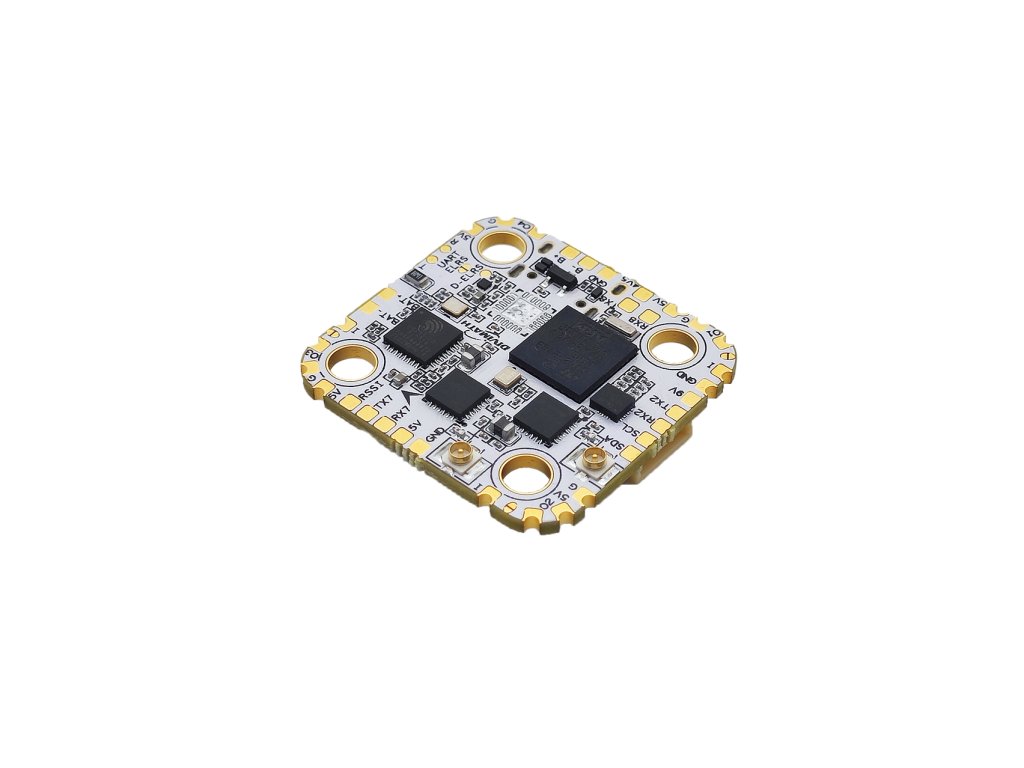

Der HDZero Halo Flight Controller ist ein kompakter, leistungsstarker Flugcontroller für Racing- und Freestyle-Piloten, die höchste Performance, Zuverlässigkeit und einfache Montage verlangen. Mit dem STM32H743-Prozessor, der mit 480 MHz läuft, bietet er außergewöhnliche Rechenleistung für anspruchsvollste FPV-Anwendungen.

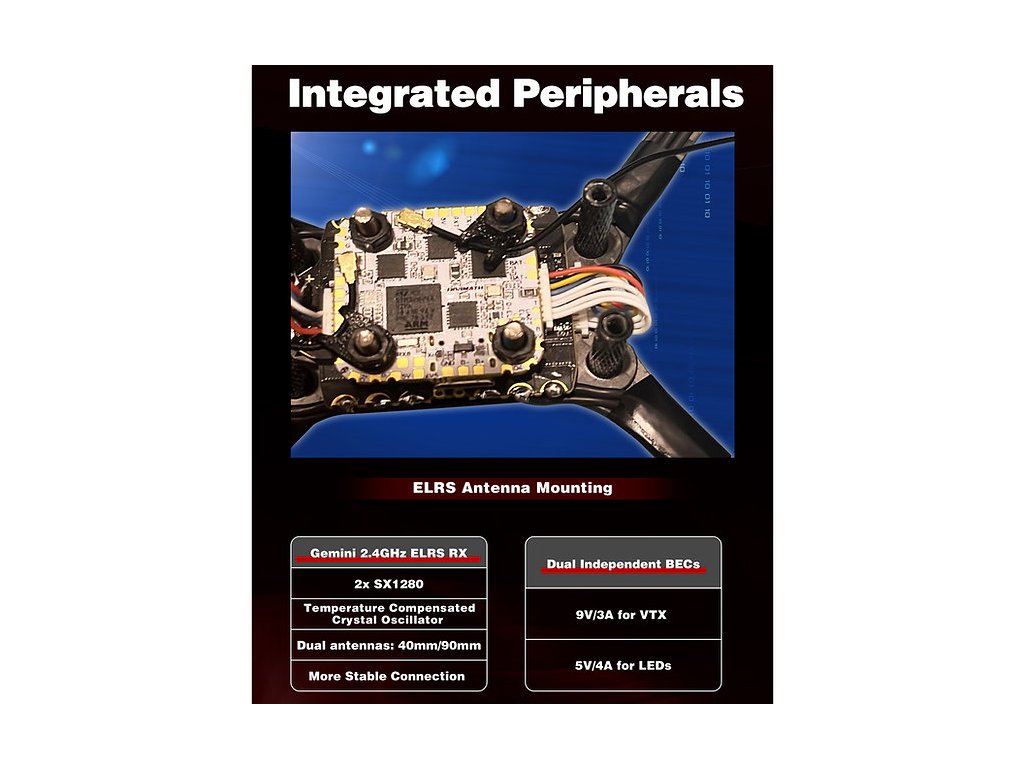

Im Herzen befindet sich der integrierte Gemini True Diversity ExpressLRS (ELRS)-Empfänger, der mit zwei unabhängigen Empfängern auf unterschiedlichen Frequenzen arbeitet, um die Stabilität der Steuerverbindung erheblich zu verbessern. Dies macht ihn zur idealen Wahl für Wettkampfpiloten, die maximale Zuverlässigkeit verlangen.

Für gleichbleibende Leistung auch unter extremen Rennbedingungen ist der Halo mit einem TXCO (temperaturkompensierten Quarzoszillator) ausgestattet, der einen stabilen ELRS-Empfang auch bei hohen Temperaturen gewährleistet.

Der integrierte ELRS-Empfänger vereinfacht zudem den Aufbau und reduziert die Kosten – ein einzelner Gemini ELRS RX kostet normalerweise etwa 25 USD, sodass diese Kombination deutlich kostengünstiger ist als der Einzelkauf.

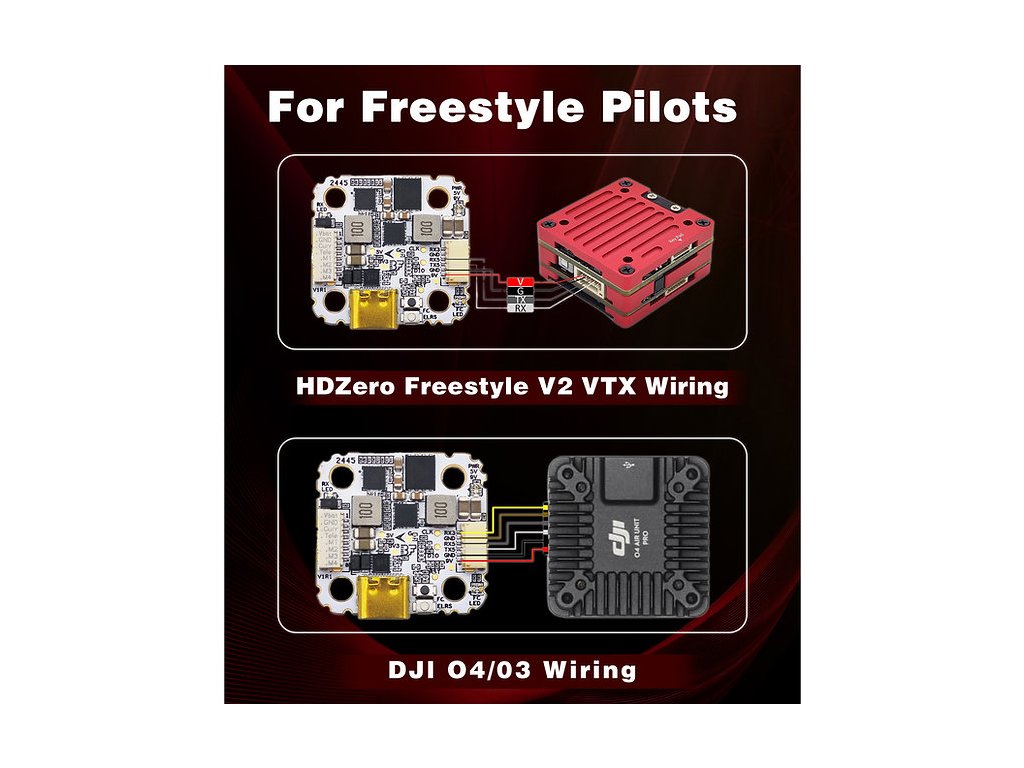

Der Halo verfügt über einen schaltbaren 9V/3A BEC zur Stromversorgung von HDZero oder anderen digitalen VTXs sowie einen 5V/4A BEC für LED-Streifen und Zubehör. Die LED-Schaltung unterstützt sowohl parallele als auch serielle Verbindungen und ermöglicht so einen einfachen Anschluss von Renn-LED-Systemen.

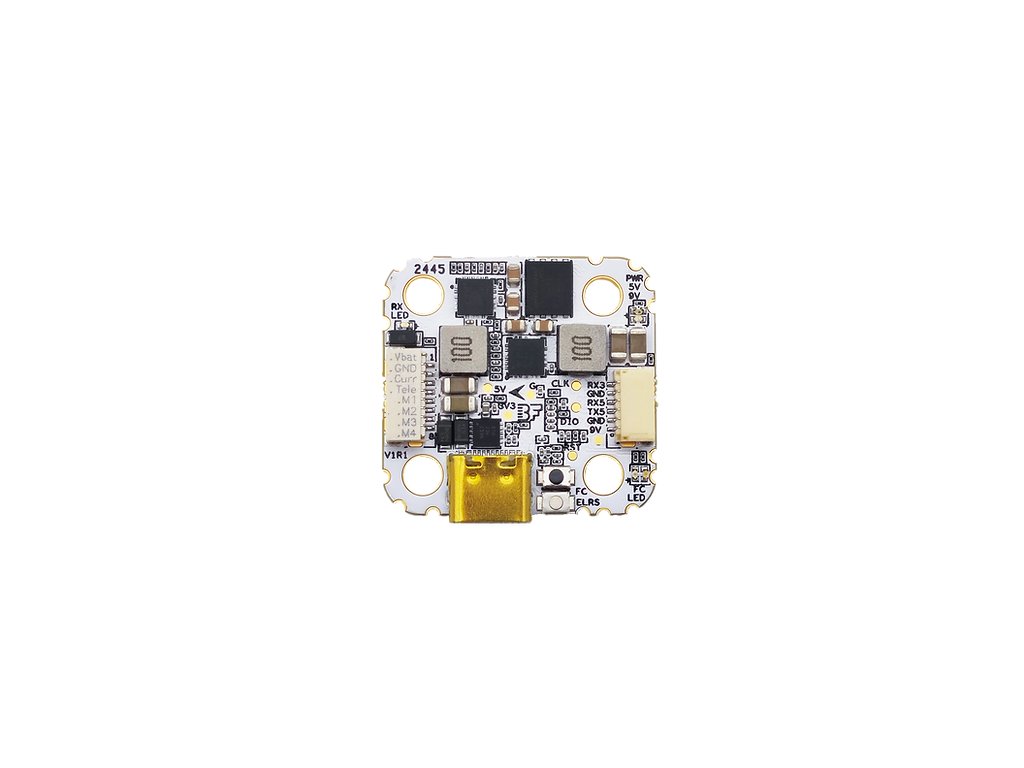

Für digitale Videosysteme optimiert, verzichtet der Halo auf den analogen OSD-Chip, um Platz und Gewicht zu sparen. Das Layout der Platine ermöglicht ein direktes, niedriges Stapeln mit dem HDZero Race v3 VTX, was zu einer robusten, kompakten und servicefreundlichen Konstruktion führt.

Das lötfreie Design mit dedizierten Steckverbindern für ESCs und VTXs (einschließlich eines 4A-ESC-Kabels) sorgt für schnellen Aufbau und einfache Reparaturen im Feld.

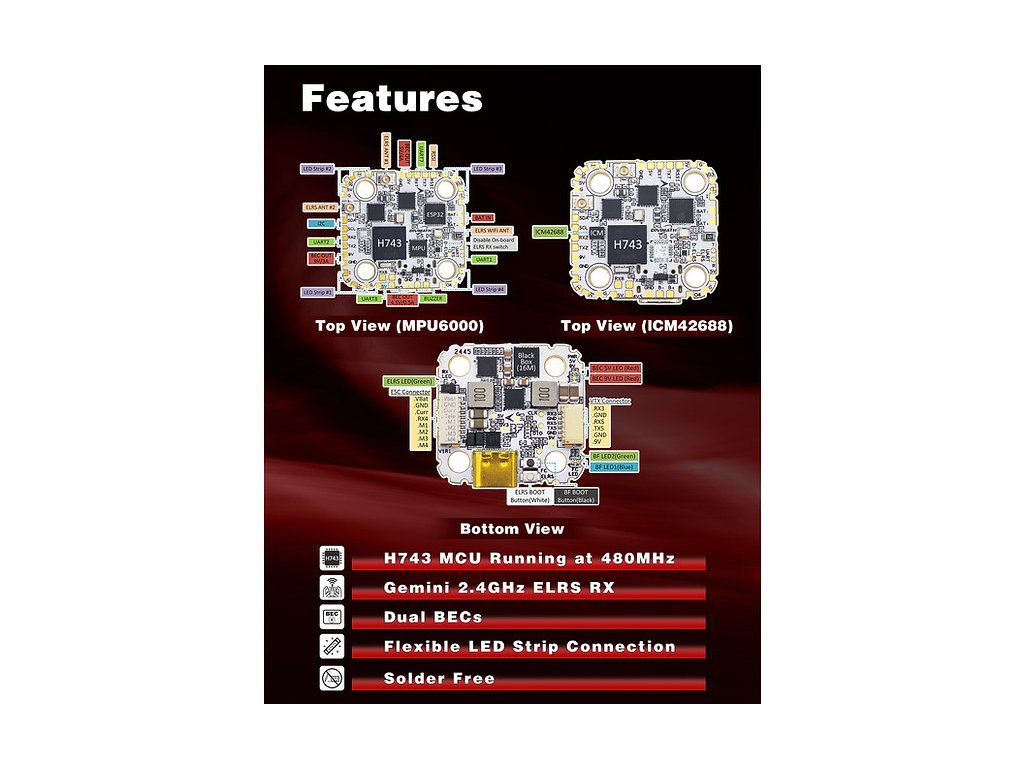

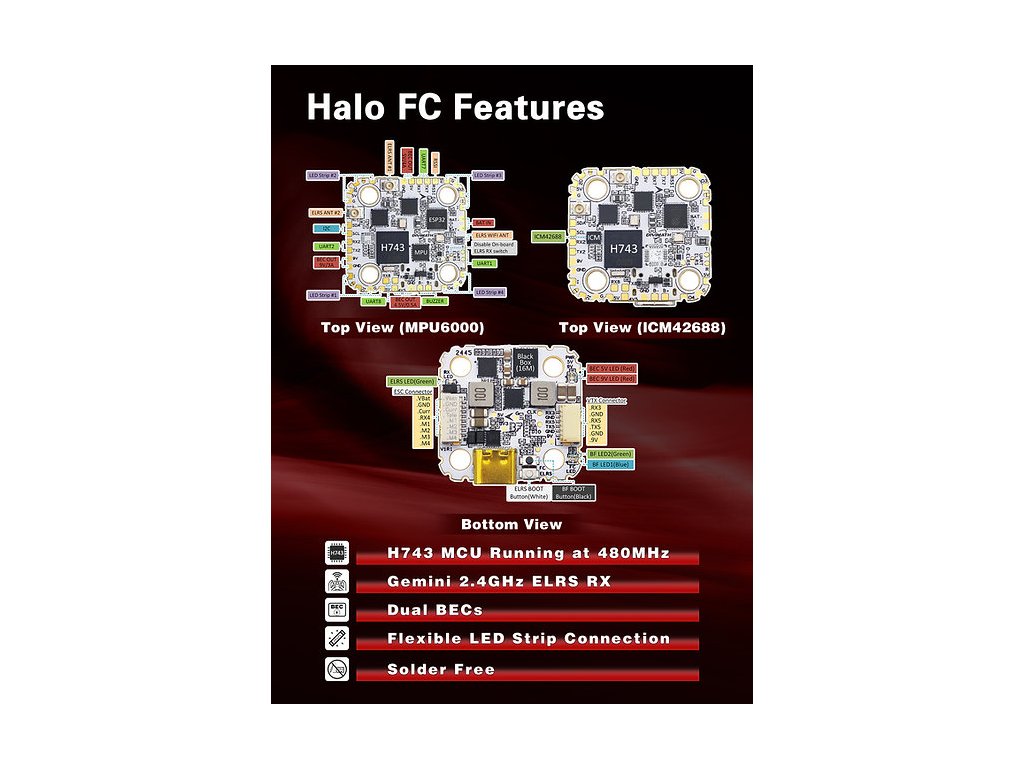

Hauptmerkmale

• MPU6000-Gyro für geringes Rauschen und bewährte Leistung

• Integrierter Gemini True Diversity ELRS-Empfänger für maximale Steuerstabilität

• TXCO für konstanten ELRS-Empfang auch in heißen Rennumgebungen

• H7-Prozessor (480 MHz) für extrem schnelle Reaktionen

• Schaltbarer 9V/3A BEC zur Versorgung von HDZero VTX, steuerbar über Betaflight

• Leistungsstarker 5V/4A BEC für LEDs und Zubehör

• Unterstützung für parallele oder serielle LED-Streifen

• Optimiert für niedriges Stapeln mit HDZero Race v3 VTX

• Betaflight-Firmware (Target: HDZERO_HALO)

• Kein analoger OSD-Chip – volldigitale Konstruktion

Technische Daten

Flight Controller
MCU: STM32H743 (480 MHz)
Gyro: MPU6000
BEC-Ausgänge: 5V/4A, 9V/3A, 4.5V/0.5A
Blackbox: 16MB Flash
UART: TX2/RX2, TX7/RX7, TX8/RX8
ESC-Telemetrie: RX4
VTX MSP UART: TX5/RX5
DJI HDL: RX3
I2C: Ja
LED-Ausgang: Parallel oder seriell
USB: Type-C
Firmware: Betaflight (HDZERO_HALO)

ELRS-Empfänger
Chipset: ESP32 + 2× SX1280
Frequenz: 2,4 GHz
True Diversity: Ja (Gemini-Modus)
Max. TX-Leistung: 10 mW
Antennenanschlüsse: 2× U.FL
ELRS-Firmware: HDZero Halo FC 2.4G Gemini RX

Physische Daten
Eingangsspannung: 3S–8S (9–40 V)
Abmessungen: 29×30,5 mm
Montage: 20×20 mm, Φ4 mm Löcher mit Φ3 mm Gummitüllen

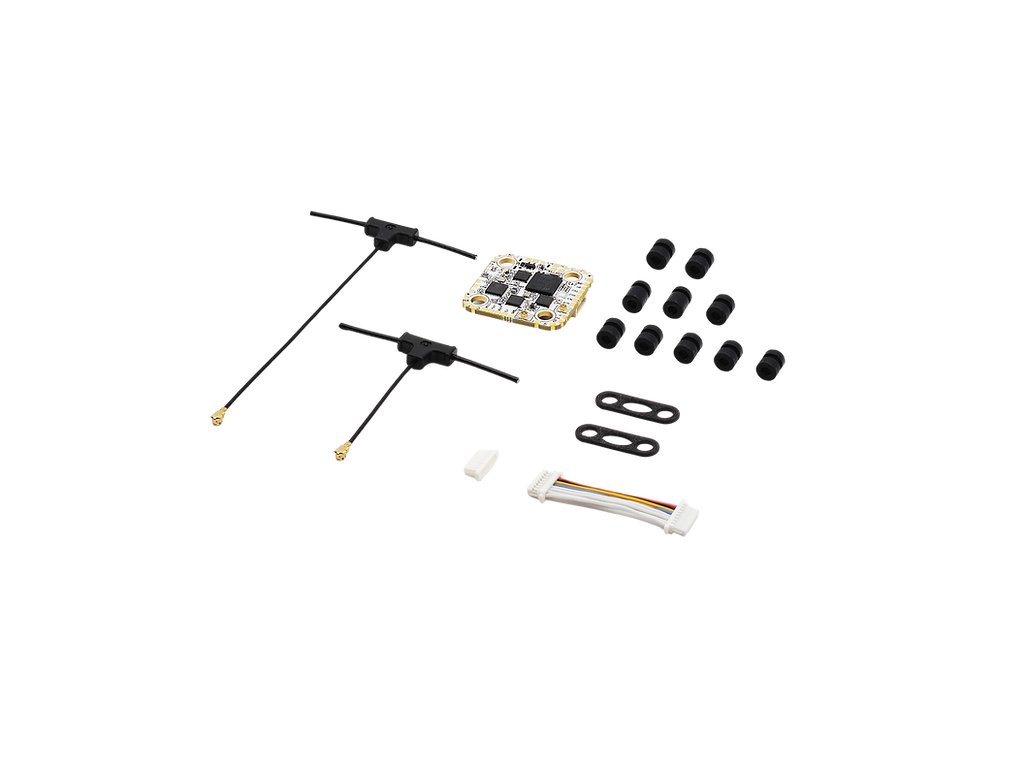

Lieferumfang

• 1× HDZero Halo FC (MPU6000)

• 5× Gummitülle (6,6 mm)

• 5× Gummitülle (8,0 mm)

• 1× ELRS T-sharp Kurzantenne (40 mm)

• 1× ELRS T-sharp Langantenne (90 mm)

• 2× ELRS-Antennenhalter

• 1× ESC-Kabel (8-polig SH1.0, 30 mm)

• 1× 8-poliger SH1.0-Stecker
